Questo esempio mostra come misurare la distanza Z tra due punti di un modello. Viene usato il modello chainsaw.ige nella cartella Esempi.
Preparazione alla misurazione
- Fare clic sulla scheda Home > gruppo Utility > Misura per visualizzare la finestra di dialogo Misura.
- Fare clic su Distanza fra due punti
per visualizzare la scheda Strumenti di misurazione.
- Fare clic sulla scheda Strumenti di misurazione > pannello Proiezione > Componente Z.
Selezione dei punti

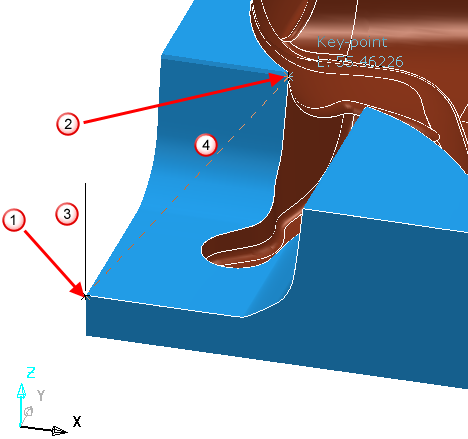

Nell'area grafica, fare clic sui punti
e
.
È possibile visualizzare:
Il componente Z della linea tra due punti selezionati.
la linea tra i due punti selezionati.
Selezionando in punti verrà visualizzata la finestra di dialogo Misura con la distanza Z visualizzata nel campo Distanza.
