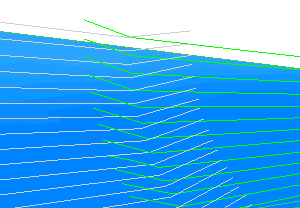

Quando si lavora un oggetto dalle due estremità opposte, si potrebbero verificare delle incongruenze nella parte centrale dove si incontrano i percorsi utensile. Ciò potrebbe essere dovuto ad un diverso orientamento degli utensili o al livello di precisione della macchina. Tuttavia la causa principale risiede nel fatto che il percorso termina la lavorazione in una direzione pur mantenendo l'utensile nel materiale, ma prosegue nell'altra direzione entrando nell'area già lavorata dal percorso precedente.

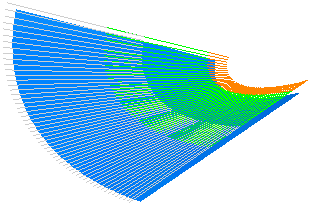

Usare la finestra di dialogo Alzata percorso utensile per evitare queste incongruenze. La finestra di dialogo permette di ritrarre gradualmente l'utensile dal taglio, quando approccia la fine della passata. Di fatto, l'ultima parte di ogni passata dovrebbe essere sostituita da una rampa che si alza lungo la normale di contatto, seguendo la direzione di taglio sottostante e mantenendo l'asse utensile invariato. Si tratta comunque di una rampa, anche se essa va a sostituire una parte del percorso e prosegue nella stessa direzione, piuttosto che essere aggiunta alla fine del percorso e rientrare.
Per visualizzare la finestra di dialogo Alzata percorso utensile dal menu contestuale individuale Percorso selezionare Modifica > Alzata.
Tipo — Selezionare come varia l'alzata in base alla distanza lungo il segmento.
- Lineare — Quando selezionato, la quantità di alzate varia in modo lineare alla distanza.
- Arco — Quando selezionato, la quantità di alzate varia come arco circolare.
Lunghezza — Inserire la lungezza dell'alzata lungo la direzione del segmento del percorso utensile.
Lunghezza
Altezza
Altezza — Inserire l'altezza massima dell'alzata.
Inizio alzata — Quando selezionato, l'alzata viene applicata all'inizio dei segmenti del percorso utensile. Se vengono selezionati alcuni segmenti del percorso utensile, l'alzata è limitata a quei segmenti. Se è selezionato nessuno, l'alzata si applica a tutti i segmenti del percorso utensile.
Fine alzata — Quando selezionato, l'alzata si applica alla fine dei segmenti del percorso utensile. Se vengono selezionati alcuni segmenti del percorso utensile, l'alzata è limitata a quei segmenti. Se è selezionato nessuno, l'alzata si applica a tutti i segmenti del percorso utensile.
