Creare una curva composta usando punti di riferimento

Questa esempio mostra come creare una curva composta limitata da punti di riferimento. Si può avere fino a due punti di riferimento si qualsiasi curva composta.

In questo modo si usa una boundary modificata creata dal modello 5axis_with_holes.dgk nella cartella Esempi.

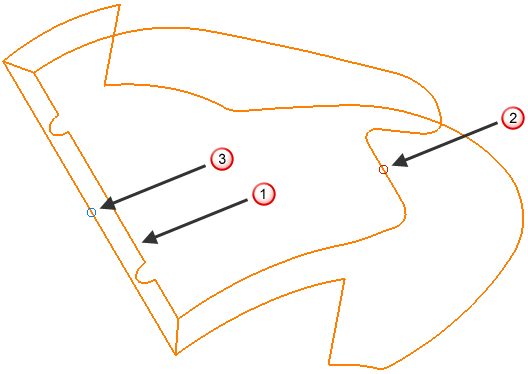

1. Fare doppio clic sulla curva vicino al punto per visualizzare la scheda Modifica curva.



2. Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Composta, per visualizzare la barra degli strumenti Crea curva composta.



3. Fare clic sul primo pulsante Punto di riferimento .
4. Fare clic sulla curva vicino al punto . In questo modo si posiziona un cerchio rosso in corrispondenza del punto di selezione.



   Per eliminare il punto di riferimento, fare clic sul primo pulsante Punto di riferimento e poi fare clic sul punto di riferimento.

   Se è il cerchio è blu si è selezionato il secondo pulsante Punto di riferimento, non il primo.

5. Fare clic sul secondo pulsante Punto di riferimento .
6. Fare clic sulla curva vicino al punto . In questo modo si posiziona un cerchio blu in corrispondenza del punto di selezione.
7. Fare clic sulla curva vicino al punto .

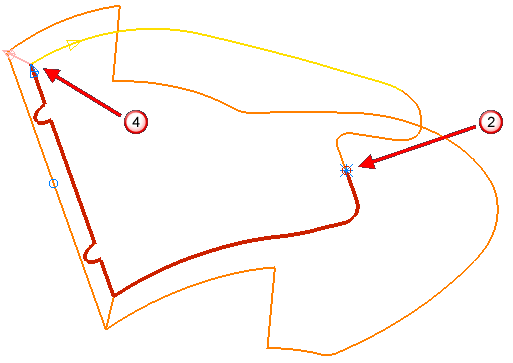

8. Fare clic sulla curva gialla. Il creatore della curva composta arriva fino al primo punto di riferimento, . Poi cambia direzione e procede fino al successivo punto di incrocio, .

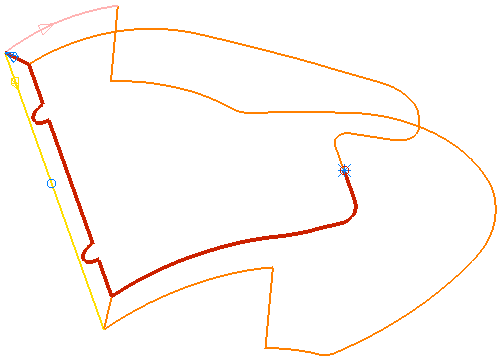

9. Fare clic sulla curva rosa.

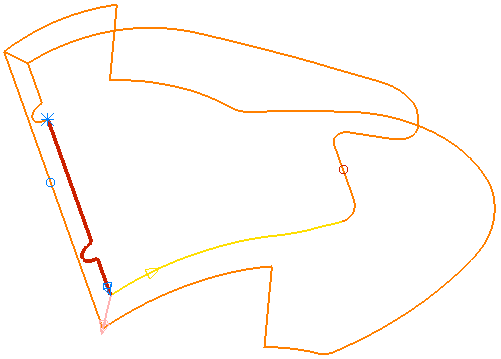

10. Fare clic sulla curva gialla. Il creatore curva composta arriva fino al secondo punto di riferimento e si ferma.

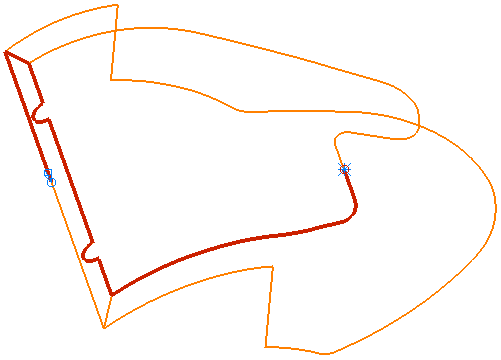

    PowerMill ignora il punto di riferimento se si sceglie un tragitto che non incontra il punto di riferimento.

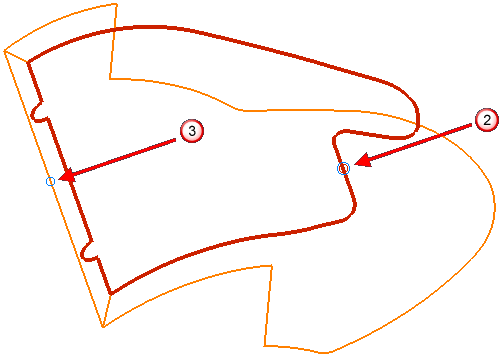

    Il primo punto di riferimento mostra il punto iniziale e finale della curva composta chiusa.

    Il secondo punto di riferimento, che viene ignorato.

11. Fare clic su sulla barra degli strumenti Crea curva composta.
12. Fare clic sulla scheda Modifica curva > pannello Fine > Accetta.
