Le opzioni per l'elenco Modalità dipendono dalla scelta dell'Asse utensile.
Lungo/perpendicolare
Con un Asse utensile Lungo/Perpendicolare l'Angolo di svincolo è misurato relativamente alla direzione di riferimento nella direzione della corsa. L'Angolo collegamento è misurato rispetto al piano che contiene la direzione di riferimento e la direzione di movimento dell'utensile. Perciò, con Svincolo 0 e Perpendicolare - Angolo B 0, l'utensile è allineato alla direzione di riferimento.
Per questa definizione dell'asse utensile, le opzioni nell'elenco Modalità sono:
- Normale di contatto — Misura l'angolo di svincolo dalla normale di contatto del percorso utensile. Questa è l'opzione predefinita.

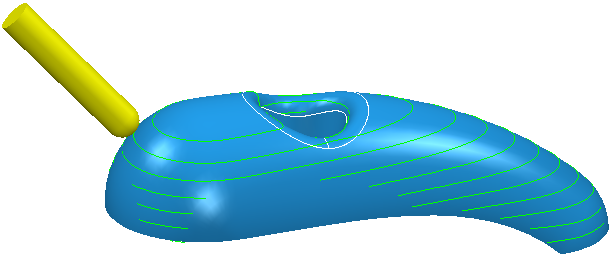

Questo esempio usa un percorso utensile Z costante con un Asse utensile di:
Angolo di svincolo 0
Angolo di svincolo 0
Modalità Normale di contatto.

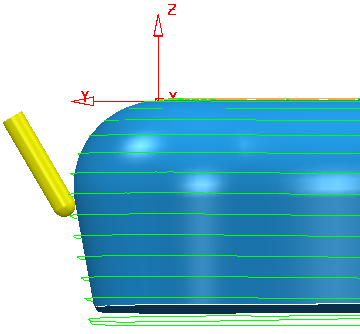

- Verticale — Misura l'angolo di svincolo dall'asse Z.

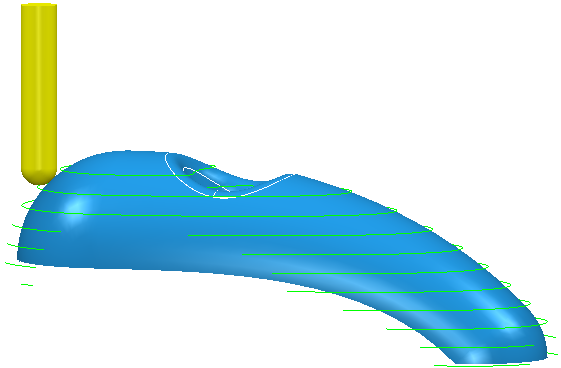

Questo esempio usa un percorso utensile Z costante con un Asse utensile di:
Angolo di svincolo 0
Angolo di svincolo 0
Modalità Verticale.

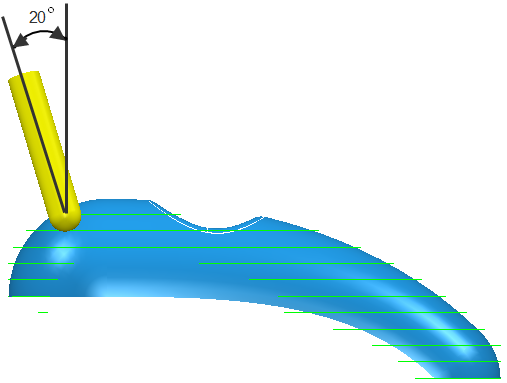

Questo esempio usa un percorso utensile Z costante con un Asse utensile di:
Angolo di svincolo 20
Angolo di svincolo 0
Modalità Verticale.
- PowerMILL 2012 R2 — Il comportamento disponibile in PowerMill 2012R2 che, nella maggior parte dei casi, usava una Modalità Verticale.
Le strategie che utilizzavano una Modalità diversa dalla Verticale sono:
|
Strategia |
Modalità PowerMill 2012 R2 |
|
Pattern adagiato |
Normale di contatto |
|
Linea guida |
Normale di contatto |
|
Spirale parametrica |
Angolo sottosquadra |
|
Pattern, usando il percorso utensile |
Asse utensile di riferimento |
|
Profilatura |
Normale di contatto |
|
Proiezione (curva, linea, piano, punto, superficie) |
Anteprima riquadro normale |
|
Lavorazione superficie |
Normale di contatto |
- Anteprima riquadro normale — Misura l'angolo di svincolo dalla normale al pattern che forma il riquadro di anteprima.

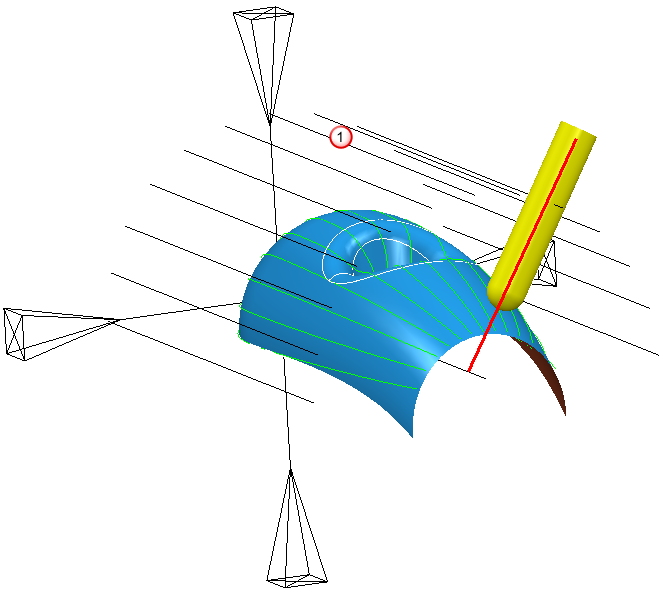

Questo esempio usa un percorso utensile di proiezione linea con un Asse utensile:
Angolo di svincolo 0
Angolo di svincolo 0
Modalità Anteprima riquadro normale.
Riquadro di anteprimaL'utensile è normale al pattern (o al riquadro di anteprima).

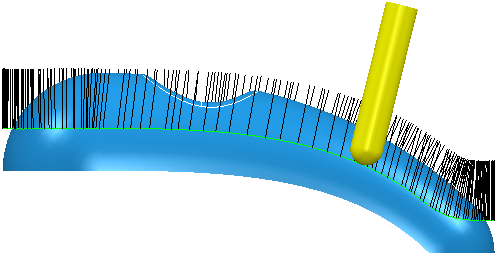

- Asse utensile di riferimento — Misura l'angolo di svincolo dall'asse utensile usato dal percorso utensile di riferimento. Questa opzione è disponibile solo per i percorsi utensile di finitura pattern che usano un percorso utensile come curva guida.

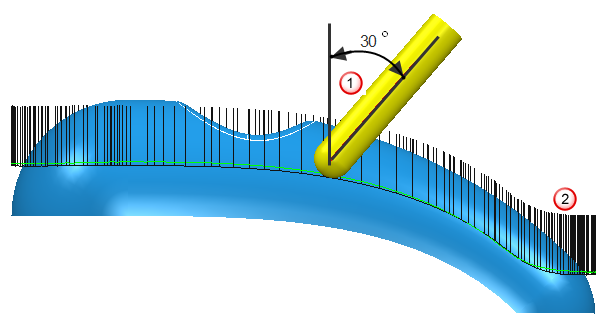

Questo esempio usa un percorso utensile pattern che utilizza un percorso utensile di riferimento come curva guida e un Asse utensile di:
Angolo di svincolo di30
Angolo di svincolo 0
Modalitàdell'Asse utensile di riferimento.
Angolo lungo traiettoria
Asse utensile del sistema di riferimento del percorso utensile - Normale tangente — Misura l'angolo di svincolo dalla perpendicolare alla direzione tangente della curva di riferimento. Questa opzione è disponibile solo per percorsi utensile di finitura pattern che usano un pattern come curva guida.
Questo esempio usa un percorso utensile pattern con un Asse utensile di:
Angolo di svincolo 0
Angolo di svincolo 0
Modalità della Tangente normale.
- Angolo sottosquadra — Misura l'angolo di svincolo dalla direzione di proiezione corrispondente al grado specifico della sottosquadra. Questa opzione è disponibile solo per percorsi utensile a spirale parametrica.

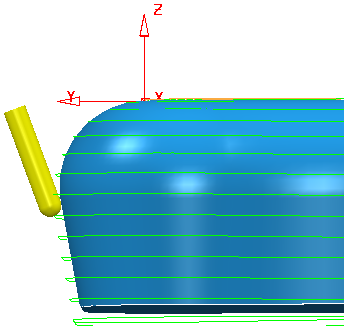

Questo esempio usa un percorso utensile spirale parametrico con Angolo sottosquadra di 10
e un Asse utensile di:Asse utensile di Lungo/Perpend
Angolo di svincolo 0
Angolo Collegamento di -20
Modalità dell'Angolo sottosquadra.
Con le stesse opzioni, ad eccezione di:
Modalità Verticale.

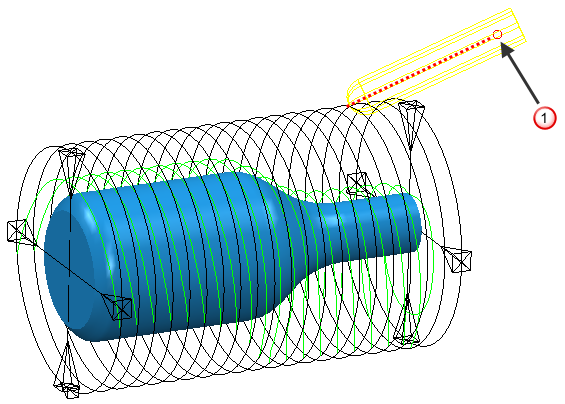

Asse utensile verso...o da...
Con un Asse utensile Verso... o Da... le opzioni Modalità sono:
- Anteprima riquadro — L'asse utensile è definito sul riquadro di anteprima e poi il percorso utensile è proiettato sul modello.

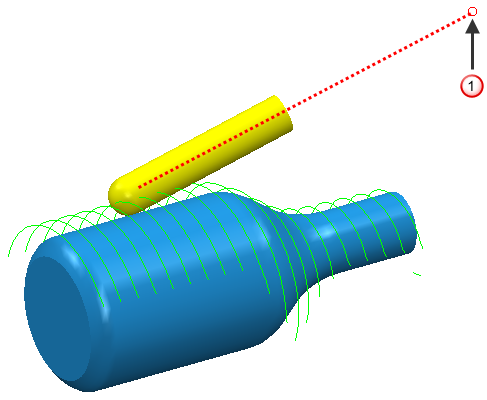

Un Asse utensile di Da punto
Una Modalità di Anteprima riquadro
il Da puntoL'asse utensile non passa attraverso il Da punto. Tuttavia, se si esegue l'offset dell'anteprima riquadro questo attraverserebbe il Da punto.
- Percorso utensile — Il percorso utensile è proiettato sul modello e poi l'asse utensile è definito sul modello.

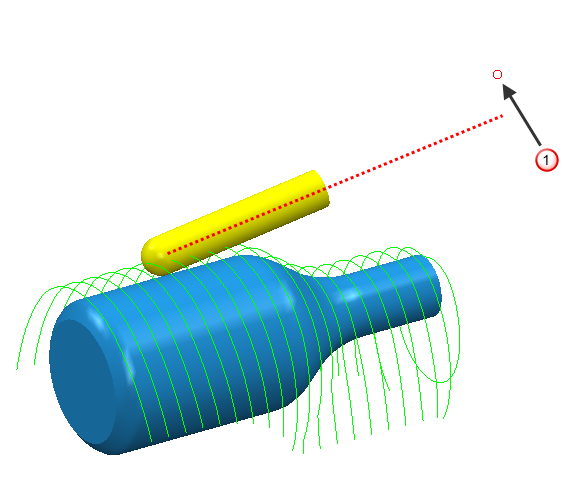

Un Asse utensile di Da punto
Una Modalità di Percorso utensile
L'asse utensile passa attraverso il Da punto.
