Come limitare una boundary tramite una boundary esistente

Selezionare l'opzione Limita boundary se si desidera limitare una nuova boundary tramite una boundary esistente. Queste opzioni sono disponibili solo per le boundary: Ripresa, Superficie Selezionata, Bassa Pendenza, Silhouette, Controllo collisione e Modello Materiale Grezzo.

• Limita con boundary — Selezionare una boundary esistente dall'elenco per renderla la boundary di delimitazione.
• Interno — Selezionare questa opzione per far si che la boundary sia all'interno della boundary di delimitazione.
• Esterno — Selezionare questa opzione per far si che la boundary sia all'esterno della boundary di delimitazione.

Nota: La boundary di delimitazione non può essere limitata da un'altra boundary.

Questo esempio mostra come creare la boundary della superficie selezionata. Si utilizza il modello denominato Cowling.dgk all'interno della cartella Esempi.

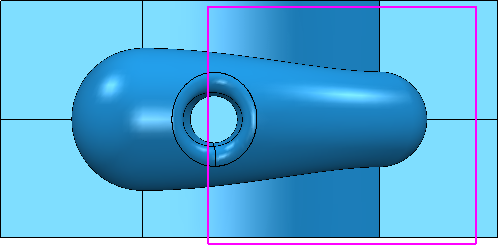

1. Creare una semplice Boundary def. dall'utente:



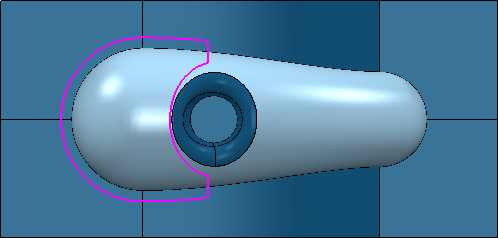

2. Creare una Boundary superficie selezionata con:
   1. Limita boundary selezionata.
   2. La boundary definita dall'utente come Limita con boundary.
   3. Interno selezionato.



3. Selezionare Esterno, piuttosto che Interno dà:



4. Creare una Boundary superficie selezionata con Limita boundary deselezionato.
