Questo esempio mostra come misurare la distanza XY tra due punti di un modello. Viene usato il modello chainsaw.ige nella cartella Esempi.
Preparazione per le misurazioni
- Fare clic sulla scheda Home > gruppo Utility > Misura per visualizzare la finestra di dialogo Misura.
- Fare clic sul pulsante appropriato nell'area Misura geometria per visualizzare la scheda Strumenti di misura.
- Fare clic sulla scheda Strumenti di misura > pannello Proiezione > Piano di progetto.
Selezione dei punti:

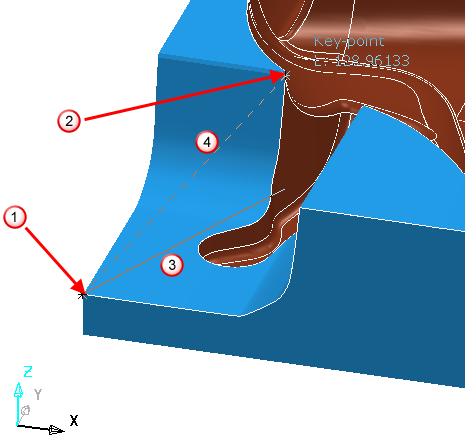

Nell'area grafica, fare clic su due punti
e
.
È possibile visualizzare:
il componente XY della linea tra due punti selezionati.
la linea tra i due punti selezionati.

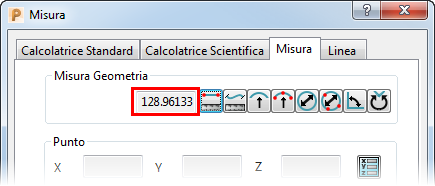

Selezionando i punti si visualizza la finestra di dialogo Misura con la distanza XY visualizzata nel campo Distanza.
Se è mostrata la linea guida nel piano ZX o nel YZ, si sta utilizzando il piano di lavoro principale sbagliato. Per cambiare il piano di lavoro principale, sulla barra degli strumenti Informazioni, selezionare
.
