Un esempio di procedura di annidamento

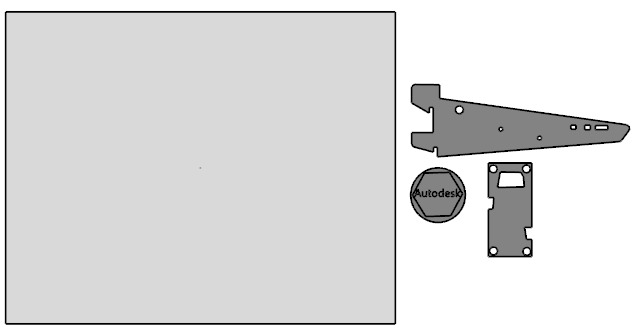

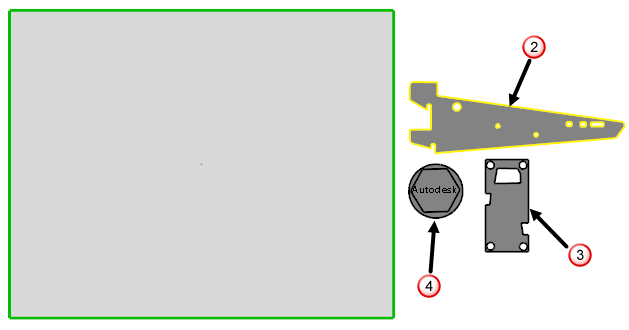

Questo esempio mostra come annidare tre diverse parti in un foglio:

1. Fare clic sulla Scheda Modifica > pannello Trasforma > Annidamento per visualizzare la finestra di dialogo Annidamento.

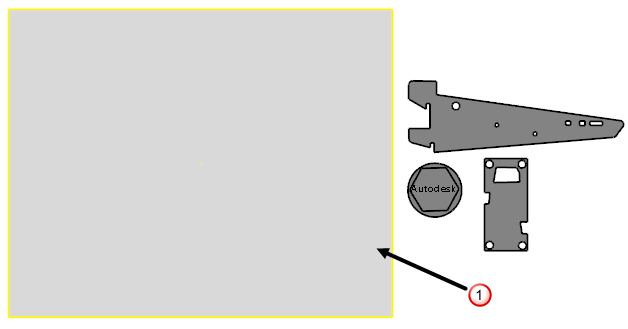

2. Selezionare il foglio .

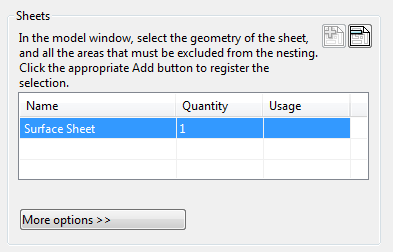

3. Fare clic sul pulsante Aggiungi come fogli organizzati. Il foglio è aggiunto all'elenco Fogli nella finestra di dialogo Annidamento:



4. Selezionare la parte Superficie 'Parentesi'.

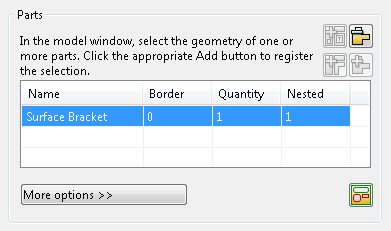

5. Fare clic sul pulsante Aggiungi come parte singola. La parte viene aggiunta all'elenco Parti nella finestra di dialogo Annidamento:



6. Specificare i seguenti valori per la parte nell'elenco Parti:
   • Bordo: 2
   • Quantità:3
7. Fare clic su Altre opzioni.

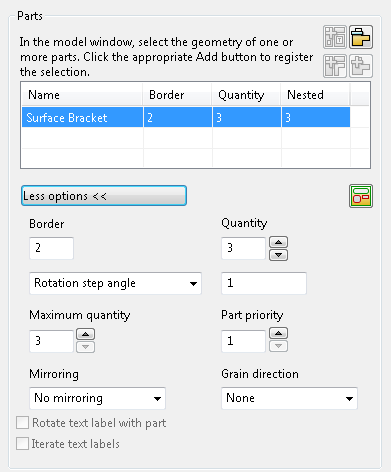

8. Specificare i seguenti valori addizionali per la parte:
   • Angolo passo rotazione: 1
   • Priorità parte:1



9. Ripetere i punti da 4 a 8 per le restanti due parti come segue:
   • Parte Superficie "slot" che utilizza valori; Bordo 1, Quantità 2, Angolo passo rotazione 1, Priorità2
   • Parte Superficie "Riempimento" che utilizza valori; Bordo 1, Quantità 200, Angolo passo rotazione 1, Priorità 3, e assicurare che la casella di controllo Ruota etichetta di testo con parte sia selezionata.
   Nota: Questa opzione è selezionata per default.

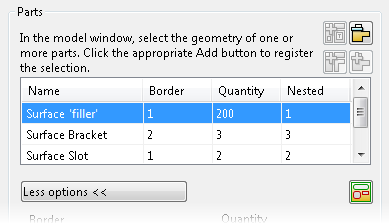

   L'elenco Parti dovrebbe essere visualizzato come indicato qui di seguito



   Nota: In alternativa, è possibile selezionare tutte e tre le parti e fare clic sul pulsante Aggiungi come parti organizzate per aggiungerle tutte contemporaneamente. È quindi possibile impostare i valori per ogni parte evidenziando ciascuno di essi nell'elenco Parti.

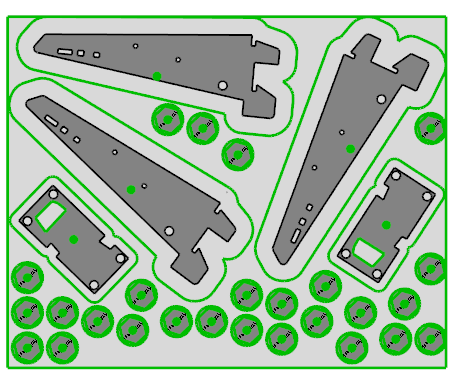

10. Fare clic su Applica. Le parti sono annidate secondo i valori inseriti:

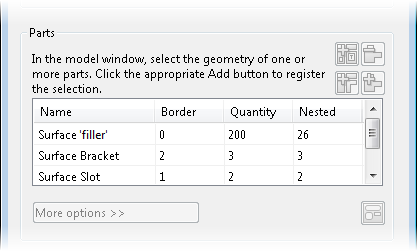

    L'elenco è annidato per visualizzare il numero di ogni parte annidata:



    Ciò mostra che:

    • tutte le parti Superficie 'Bracket' (priorità 1) desiderate sono state annidate.
    • entrambe le parti Superficie 'Slot' (priorità 2) sono state annidate.
    • 26 delle parti Superficie 'filler' (priorità 3) sono state annidate.

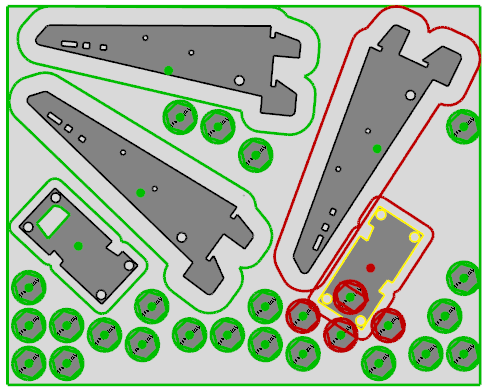

11. Fare clic e trascinare una delle parti Superficie 'Slot'. Mentre si sposta la parte, le parti che si sovrappongono diventano rosse:



    Suggerimento: È anche possibile ruotare una parte selezionando e trascinando il contorno del bordo.
12. Fare clic su Applica per ridisporre le parti sulla base della nuova posizione della parte Superficie 'Slot'.

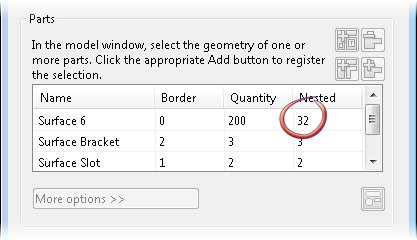

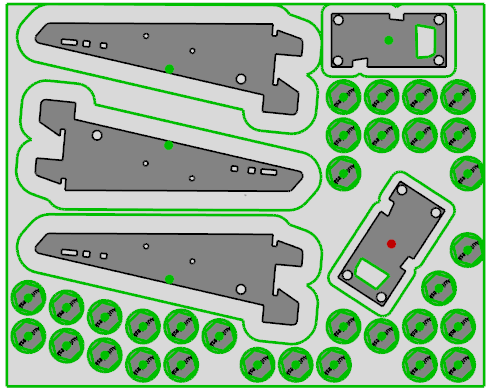

    Le parti sono ridisposte e il numero delle parti Superficie 'Riempimento' che è possibile annidare è aumentato:



Suggerimento: Quando si riposiziona manualmente un elemento, l'elemento viene bloccato nella nuova posizione e le eventuali operazioni di annidamento successive non riposizionano la parte. Ciò è indicato da un puntino rosso al centro dell'elemento. È possibile sbloccare una parte bloccata trasformando il puntino rosso in verde.
