È possibile creare curve di sformo da superfici, solidi e componenti. Una curva di sformo è usata per creare una superficie di sformo.

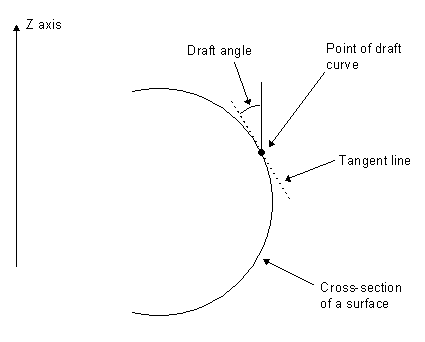

I punti della curva di sformo sono determinati lungo una superficie. I punti sono presi come posizioni sulla superficie in cui la tangente produce l'angolo di sformo con l'asse normale al piano principale, come mostrato di seguito.
Le curve di sformo sono create in modo simile su solidi e componenti.
Per creare curve di sformo:
- Selezionare le superfici, i solidi e i componenti.
- Fare clic sulla scheda Wireframe > riquadro Da selezione > Curva di sformo.
- Usare la finestra di dialogo Sformo per definire la curva di sformo:
Angolo di sformo - Immettere l'angolo di sformo.
Crea come curve composte - Selezionare questa casella di controllo per creare curve di sformo come curve composte. Deselezionarla per crearle come curve wireframe. Il colore delle curve wireframe è lo stesso delle superfici sottostanti.
- Fare clic su OK per generare le curve di sformo.
