Usare la pagina Generale della finestra di dialogo Opzioni per definire il funzionamento della modellazione di assiemi.
- Fare clic su File > Opzioni > Opzioni applicazione > Assieme > Generale.
- Usare le seguenti opzioni per controllare il funzionamento generale della modellazione di assiemi:
- Fattore attacco automatico - Inserire il fattore secondo cui aumenta la casella di delimitazione originale della geometria del componente. Se un attacco non rientra nella nuova casella di delimitazione, non è incluso nella definizione componente.
|
|
|

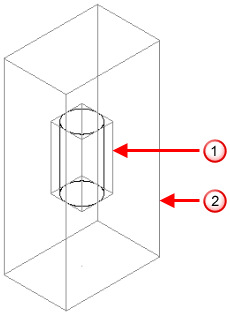

Casella di delimitazione originale della geometria della definizione componente
Casella di delimitazione quando è applicato un Fattore attacco automatico di 2.
- Finestra di dialogo Mostra nuovo assieme - Selezionare questa opzione per visualizzare la finestra di dialogo Crea nuovo assieme quando si crea un componente e non è presente un assieme corrente. L'opzione Crea in nuovo modello della finestra di dialogo Crea nuovo assieme è disattivata in quanto è possibile usare il solido dal modello corrente.
Deselezionare questa opzione per creare automaticamente il nuovo assieme con un nome di default. Descrizione e Nome categoria sono impostati su <none>.
- Usare il livello del solido per creare un componente - Selezionare questa opzione per creare componenti sul livello del solido di origine quando si creano componenti direttamente dal solido. Quando si modifica un componente, i solidi della definizione componente sono spostati sul livello del componente modificato. Quando si convertono componenti in solidi, i solidi sono creati nel livello del componente.
Deselezionare questa opzione per creare componenti sul livello corrente.
- Altera le relazioni in conflitto nella modifica generale - Selezionare questa opzione per modificare o rimuovere una relazione al fine di consentire il riposizionamento di un componente. Deselezionare questa opzione per mantenere tutte le relazioni e limitare la nuova posizione del componente secondario.
- Mostra la finestra di dialogo Genera Power - Selezionare questa opzione per visualizzare la finestra di dialogo Genera Power Feature, quando si seleziona Genera Power Feature nel menu contestuale del componente sorgente o di destinazione.
Se deselezionata, la finestra di dialogo non è visualizzata e l'effetto della selezione di Genera Power Feature nel menu contestuale del componente è uno dei seguenti:
- Se si seleziona un componente di destinazione, Genera Power Feature genera Power Feature per tutti i componenti di origine che si intersecano con la destinazione.
- Se si seleziona un componente di origine, Genera Power Feature genera Power Feature per tutti i componenti di destinazione che si intersecano con la di origine.
Nota: Questa opzione controlla anche il comportamento della finestra di dialogo Rimuovi feature. - Mantieni Power Feature prive di collegamenti - Quando si elimina un componente che è l'unico associato con una Power Feature specifica, la Power Feature è senza collegamenti.
Selezionare questa opzione per contrassegnare la Power Feature prive di collegamenti come non aggiornata. La Power Feature priva di collegamenti è rimossa dalla struttura quando si seleziona Genera Power Feature nel menu contestuale dell'assieme.
Deselezionare questa opzione per rimuovere la Power Feature priva di collegamenti dalla struttura dell'assieme.
- Crea copia locale della definizione componente - Controlla l'impostazione di Crea copia locale della definizione componente nella finestra di dialogo Aggiungi componente:
- Se selezionata, l'opzione nella finestra di dialogo Aggiungi componente è sempre selezionata.
- Se deselezionata, l'opzione nella finestra di dialogo Aggiungi componente è sempre deselezionata.
- Usare la sezione Generazione di testo dalle proprietà per personalizzare il formato del testo generato dalle definizioni componente:
- Formato della stringa - Inserire il formato del testo generato dalle proprietà del componente. Questo testo è usato quando si visualizzano le proprietà del componente nel modello. L'impostazione di default è Nome proprietà: Valore.
- Stringa di proprietà senza nome - Usare questa opzione per decidere le proprietà per cui è visualizzato il nome. Per ogni prefisso in questo elenco, il valore della proprietà è inclusa, ma il nome della proprietà non è visualizzato.
