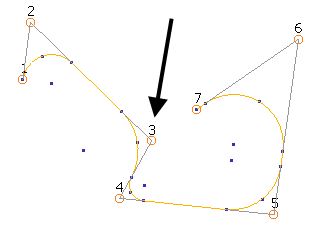

Utilizzare il seguente modello per vedere gli effetti dell'utilizzo della scheda Gestisci > riquadro Modalità di trascinamento > opzione Commuta arco nella modalità di modifica 2D:
Utilizzando questo modello, provare ognuna delle seguenti a turno:

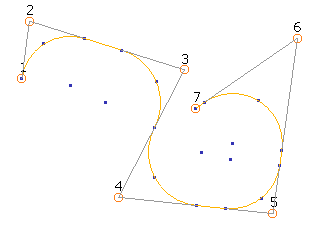

- Con la scheda Gestisci > riquadro Modalità di trascinamento > opzione Commuta arco deselezionata (default), spostare il punto 3 nella posizione visualizzata qui di seguito:
Mentre si sposta il punto 3, i raggi A e B sono costanti fino a quando non è più possibile mantenere i raggi e modificare la curva. Da questo punto in poi, i raggi sono alterati in modo appropriato per preservare l'integrità della curva.

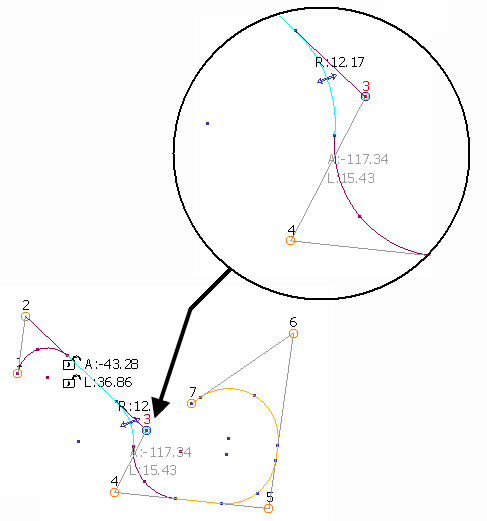

- Con la scheda Gestisci > riquadro Modalità di trascinamento > opzione Commuta arco selezionata, spostare il punto 3 nella posizione visualizzata qui di seguito:
Mentre si sposta il punto 3, i raggi A e B sono mantenuti costantemente, spostando il punto di intersezione lungo la curva per consentire ai raggi di restare costanti.
