È possibile generare una superficie da patch; le aree tra le curve laterali e longitudinali. Usare questa opzione per immettere punti, rappresentanti le intersezioni di laterali e longitudinali, per definire le patch. Queste patch sono quindi usate per definire e creare una superficie.
Per creare una superficie da patch:
- Fare clic sulla scheda Superficie > pannello Crea > Da patch.

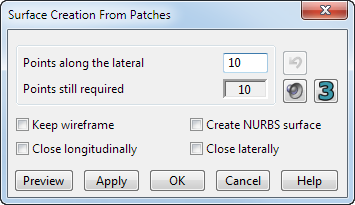

È visualizzata la finestra di dialogo Creazione di superfici da patch:
- Inserire il numero di punti lungo la laterale che si desidera usare per specificare la curva laterale.
- Creare i punti che rappresentano la prima laterale.
È possibile fare clic nella finestra grafica, o acquisire dati punti tramite una sonda.
La casella di testo Punti ancora necessari visualizza il numero di punti necessari per completare la curva laterale corrente; il numero è ridotto ogni volta che si inserisce un punto.
- Creare i punti che rappresentano la secondo laterale. La superficie è generata tra le due laterali.
È possibile creare laterali multiple, variando il numero di punti in ogni laterale, se necessario.
Usare le altre opzioni della finestra di dialogo come necessario:
- Annullare l'ultimo punto inserito.
- Usare questi pulsanti per attivare e disattivare il suggerimento sonoro.
- Visualizza una finestra che mostra il numero di punti necessario per completare la curva laterale corrente.
- Mantieni wireframe - Mantiene il wireframe quando la finestra di dialogo è completata. Deselezionare la casella di controllo per visualizzare solo la superficie.
- Crea superficie NURBS - Crea una superficie NURBS invece di una Power Surface.
- Chiudi longitudinalmente - Chiude le curve longitudinalmente durante la generazione della superficie.
- Chiudi lateralmente - Chiude le curve lateralmente durante la generazione della superficie.
- Anteprima - Visualizza un'anteprima della superficie che è stata creata.
- Applica - Fare clic per applicare le modifiche senza chiudere la finestra di dialogo. La superficie viene creata ed è possibile creare un'altra superficie durante la stessa sessione.
- Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo.
