Nota: Si tratta di una funzionalità specializzata per i disegni di componenti utilizzati in Toolmaker.
È possibile apportare le seguenti modifiche ai modelli di disegno di componenti:

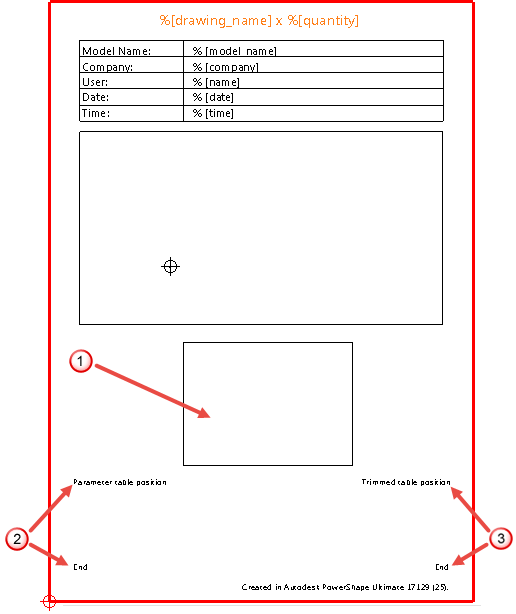

- Se il modello contiene una vista denominata Bitmap View, il disegno dei componenti è posizionato in corrispondenza della posizione di Bitmap View, indicata da
nell'immagine seguente.È possibile creare viste multiple aggiungendo un suffisso al nome della vista. Per esempio, Bitmap View_1, Bitmap View_2. Il modello precedente offre una vista singola, per cui, in questo caso, Bitmap View è posizionato nel disegno. Bitmap View_1 e Bitmap View_2 sono posizionati in un nuovo disegno.
- Se è presente del testo che inizia con Posizione della tabella parametro, la tabella Parametro è posizionata in tale posizione. Nel modello seguente, è indicato da
. È possibile fornire l'altezza massima della tabella avente Fine quale parte finale dell'elemento di testo. - Per i componenti che hanno un parametro Lunghezza ritagliata, è prodotta una tabella delle lunghezze ritagliate se è presente del testo che inizia con Posizione della tabella ritagliata. Nel modello precedente, è indicato da
nell'immagine visualizzata qui di seguito. - Se è presente un disegno di modello che ha lo stesso nome del componente, è usato tale disegno. Per esempio, se è presente un disegno denominato Ejector plate nel modello, tutte le piastre di estrazione useranno tale disegno. Potrebbero essere presenti diversi disegni correlati (ad esempio, Ejector plate_1, Ejector plate_2), nel cui caso sarà visualizzato il disegno che offre la vista migliore in termini di scala.
