Utilizzare la pagina Tolleranza/Doppia per modificare le opzioni tolleranza/doppia delle quote:
Opzioni sulla tolleranza
Ogni quota può avere due valori di tolleranza ad essa associati. I valori di tolleranza mostrano l'intervallo all'interno del quale un valore quota può variare.
Stile - Selezionare la linea di stile della tolleranza nell'elenco.
Altezza carattere - Inserire l'altezza dei valori di tolleranza.
Cifre decimali - Inserire il numero di cifre decimali per visualizzare i valori di tolleranza.
Allineamento - Selezionare lo stile di allineamento per le tolleranze nell'elenco.

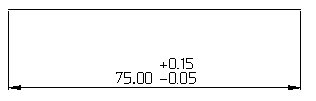

Tipo di allineamento 1 - Per esempio, se la tolleranza superiore è 0,15 e la tolleranza inferiore è -0,05, esse sono visualizzate come:

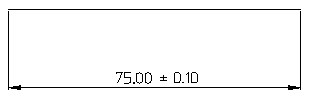

Tipo di allineamento 2 - Per esempio, se la tolleranza superiore e inferiore sono entrambe 0,1, esse sono visualizzate come:

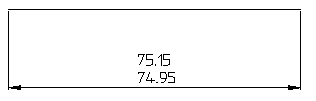

Tipo di allineamento 3 - Per esempio, se il valore della quota è 75, la tolleranza superiore è 0,15 e quella inferiore è -0,05, esse sono visualizzate come:
Opzioni delle quote doppie

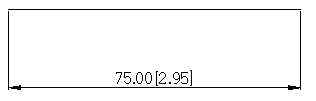

Le quote doppie sono quando i valori delle quote sono visualizzati usando un secondo set di unità. Le unità standard sono visualizzate senza parentesi e le unità delle quote doppie tra parentesi.
Quote doppie - Selezionare questa opzione per visualizzare le quote doppie.
Unità - Selezionare le unità per le quote doppie.
Cifre decimali - Inserire il numero di cifre decimali per le quote doppie.
Cifre decimali della tolleranza - Se sono visualizzate le tolleranze, inserire il numero di cifre decimali per le tolleranze delle quote doppie.
