Ispezione delle superfici

È possibile ispezionare un solido, superficie o componente e visualizzare i seguenti dati di ispezione:

• Coordinate
• Normale alla superficie
• Angolo di sformo - Misurato dal piano principale alla normale del punto sulla superficie sotto il cursore.
• Curvatura - È possibile visualizzare la curvatura come:
  • Valori massimo e minimo
  • Valori lungo le direzioni parametrica T o U
  • Valori sul raggio o la curvatura

  Selezionando il tipo di curvatura e le opzioni di Visualizza come pertinenti nella pagina Analisi della superficie della finestra di dialogo Opzioni.

Per visualizzare dati di ispezione:

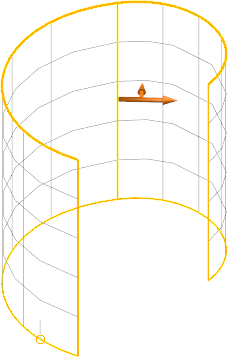

1. Selezionare un solido, superficie o componente. Ad esempio:



Suggerimento: È possibile selezionare più di un elemento.
2. Fare clic sulla scheda Visualizzazione > pannello Strumenti > Ispezione superficie.
3. Fare clic con il tasto sinistro del mouse su una posizione sulla superficie selezionata. Viene visualizzata la freccia normale alla superficie e i valori sull'angolo di sformo e la curvatura della posizione vengono visualizzati sotto il cursore:
4. Selezionare File > Opzioni > Opzioni applicazione > Strumenti > Analisi, e usare la pagina Analisi della superficie per specificare i dati visualizzati.
5. Trascinare il cursore nella superficie per visualizzare dati in posizioni differenti.

   Se sono selezionati diversi elementi, è possibile trascinare il cursore da un elemento all'altro.

6. Per acquisire dati di ispezione della superficie, tenere premuto il tasto sinistro del mouse e premere Invio. Ripetere questa procedura per acquisire dati per posizioni multiple.
7. Fare clic sulla Scheda Visualizzazione > pannello Strumenti > Ispezione superficie per disattivare la modalità di ispezione.
8. Selezionare l'opzione Incolla in qualsiasi editor di testo per incollare i dati acquisiti.
   Nota: Non è possibile incollare i dati fino a quando non si DISATTIVA la modalità di ispezione.
