È possibile limitare un gruppo di superfici e solidi a un oggetto wireframe.
Per usare un oggetto wireframe che giace sulla superficie o il solido selezionato:
- Selezionare l'elemento wireframe come oggetto di taglio:
- Fare clic sulla scheda Modifica > pannello Limita > Selezione per visualizzare la barra degli strumenti Limita selezione.
- Fare clic sul pulsante Modalità Limita
. - Per tenere una copia delle superfici e dei solidi da limitare, selezionare il pulsante Mantieni originale
. Il pulsante passa a
. - Quando limitati, le superfici e i solidi sono tagliati in due porzioni. Per mantenere entrambe le porzioni delle superfici limitate, fare clic su Mantieni entrambi
. Il pulsante passa a
. Entrambi i pezzi dei solidi sono sempre mantenuti. - Selezionare le superfici e i solidi che si desidera limitare. Le superfici e i solidi limitano fino all'oggetto wireframe, e dei contorni di ritaglio sono creati lungo di essi.

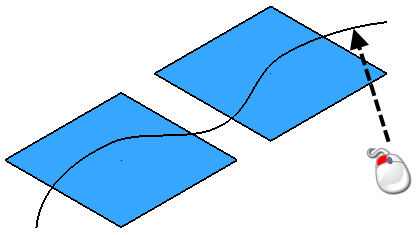

Utilizzando l'esempio seguente, selezionare a casella le superfici.

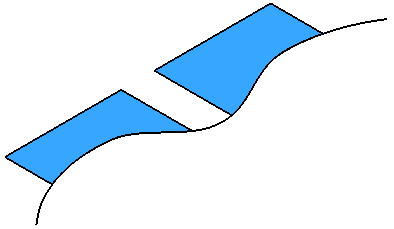

Le superfici sono ritagliate come mostrato:
Se l'oggetto wireframe proiettato non incontra i bordi delle superfici e dei solidi, i contorni di ritaglio sono estesi automaticamente per incontrare i bordi.
- Se le superfici limitate non sono quelle previste, fare clic sul pulsante Soluzione successiva
fino a quando è visualizzata la soluzione desiderata.
Se l'oggetto wireframe non giace sulle superfici e i solidi, l'oggetto wireframe è proiettato sulle superfici e i solidi, i quali sono limitati al suddetto. È possibile proiettare il wireframe sulle superfici e i solidi lungo:
- L'asse normale al piano principale; o
- La normale alla superficie.
I metodi di entrambe le proiezioni sono simili, eccetto che, nel primo metodo, occorre accertarsi che uno degli assi dello spazio di lavoro corrente giaccia in una direzione idonea a proiettare l'oggetto wireframe. Se non lo fa, aggiungere un piano di lavoro e orientarlo secondo un angolo idoneo.
- Selezionare l'oggetto wireframe quale oggetto di taglio.
- Fare clic sulla Scheda Modifica > pannello Limita > Selezione per visualizzare la barra degli strumenti Limita selezione.
- Nella barra degli strumenti, fare clic su una delle opzioni di proiezione:
- Modalità di proiezione
proietta il wireframe sulle superfici e i solidi lungo l'asse normale al piano principale. - Modalità di proiezione della normale alla superficie
proietta il wireframe sulle superfici e i solidi lungo la normale alla superficie.
- Modalità di proiezione
- Se si ha scelto Modalità di proiezione , modificare il piano principale in modo che l'asse lungo cui si desidera proiettare sia normale al piano principale.Nota: Il piano principale è modificato con il selettore nella barra di stato.
- Per tenere una copia delle superfici e dei solidi da limitare, selezionare il pulsante Mantieni originale. Il pulsante passa a .
- Quando limitati, le superfici e i solidi sono tagliati in due porzioni. Per mantenere entrambe le porzioni delle superfici limitate, fare clic su Mantieni entrambi. Il pulsante passa a . Entrambi i pezzi dei solidi sono sempre mantenuti.
- Selezionare le superfici e i solidi che si desidera limitare.
Le superfici e i solidi limitano l'oggetto wireframe e i contorni di ritaglio sono creati lungo i suddetti.
Utilizzando l'esempio precedente, selezionare a casella le superfici.

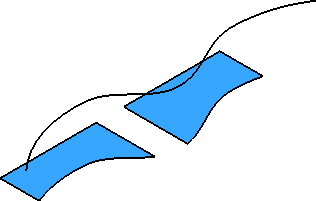

Le superfici sono ritagliate come mostrato:
Nota: Se l'oggetto wireframe proiettato non incontra i bordi delle superfici e dei solidi, i contorni di ritaglio sono creati automaticamente attraverso l'estensione per incontrare i bordi. - Se le superfici limitate non sono quelle previste, fare clic sul pulsante Soluzione successiva fino a quando si visualizza la soluzione desiderata.
