Importare una nuvola di punti (file di tipo .asc, .csv, o .mod) e convertirla in una mesh tramite la seguente procedura:
- Fare clic su File > Importa.
È visualizzata la finestra di dialogo Importa file.
- Selezionare un file e fare clic su Apri. La nuvola di punti viene importata e viene visualizzata la scheda Strumenti nuvola.
- Fare clic sulla scheda Strumenti nuvola > riquadro Crea > Mesh.
Viene visualizzata la finestra di dialogo Genera mesh:
- Dimensioni passo specifica le dimensioni dei triangoli nella mesh. Il valore che è visualizzato inizialmente è una stima approssimativa, basata sulle dimensioni della mesh. Dimensioni passo più piccole generano mesh più sottili e uniforme.
- Diametro riempimento foro specifica il diametro massimo dei fori da riempire automaticamente. Il generatore della mesh tenta di riempire fori che hanno un diametro pari o più piccolo del valore di Diametro riempimento foro.
- Aggiornare il valore di dimensioni passo utilizzando le seguenti tecniche:
- Inserire un nuovo valore.
- Utilizzare la scheda Misura nella Calcolatrice per eseguire misure tra due punti nella mesh.
- Se necessario, inserire un nuovo valore perDiametro riempimento foro.

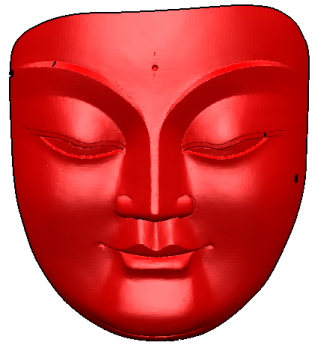

- Fare clic su OK per creare una mesh triangolata:

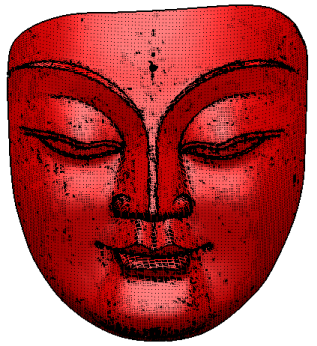

- Fare clic sulla scheda Home > riquadro Elimina > Elementiper eliminare la nuvola e visualizzare la mesh:
- Selezionare la mesh.

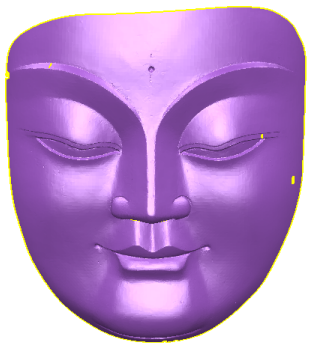

- In questo esempio, occorre invertire la mesh. Fare clic sulla scheda Strumenti Mesh > riquadro Modifica > Inverti per invertire la mesh:
Suggerimento: I file importati che contengono punti raggruppati sono importati come nuvole. Se i punti non sono in un gruppo, sono create entità punti individuali.
