Opzioni linee di annotazione

Utilizzare la pagina Linee per modificare le opzioni linee per le quote:

Opzioni linea direttrice

Le linee direttrici sono linee rette o archi che rappresentano i valori delle quote.

Stile - Selezionare lo stile di default della linea direttrice nell'elenco.

Ritaglia linea direttrice fino al testo - Selezionare questa opzione per ritagliare la linea direttrice fino alla posizione dell'annotazione della quota. È possibile usarla quando la fine della linea direttrice è ovvia, ad esempio nelle quote punto base e catena. Il ritaglio delle linee direttrici è possibile solo per le quote lineari, ad esempio:

Ritaglia linea direttrice fino al testo deselezionato - La linea direttrice non è ritagliata. Ritaglia linea direttrice fino al testo selezionato. La linea direttrice è ritagliata fino all'annotazione della quota.

Linea direttrice interna in quote piccole - Quando si ha una quota con linee direttrici posizionate su uno dei lati della quota, come mostrato qui di seguito, questa opzione aggiunge una linea in modo che non siano presenti gap tra le frecce della linea direttrice.

Linea direttrice interna in quote piccole selezionato

Linea direttrice interna in quote piccole deselezionato

Dimensioni marcatore - Inserire le dimensioni del marcatore presso una delle estremità della linea direttrice.

Tipo di marcatore - Selezionare il tipo di marcatore per visualizzare l'estremità della linea direttrice.

Riempi marcatori a video - Selezionare questa opzione per mostrare marcatori quote riempiti come riempiti su schermo.

Suggerimento: Per migliorare le prestazioni grafiche, deselezionare questa opzione e visualizzare i marcatori riempiti come vuoti.

Opzioni della linea di riferimento

Le linee di riferimento connettono la linea direttrice all'oggetto.

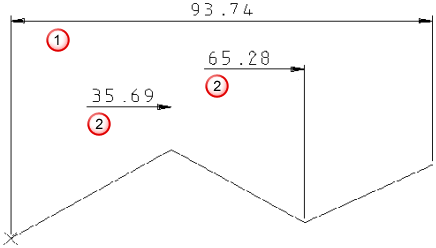

In questo esempio, le linee di riferimento sono indicate da frecce rosse:

Stile di riferimento - Selezionare lo stile della linea di riferimento nell'elenco.

Tipo manovella a gomito - Quando si creano quote ordinate, le linee di riferimento utilizzano automaticamente gomiti se il testo non rientra. Selezionare il tipo di gomito tra:

Angolato	A gradino

Offset di riferimento - Inserire la distanza di offset della linea di riferimento dall'oggetto.

Distanza di offset di riferimento

Estensione di riferimento - Inserire la distanza di estensione in millimetri per tutte le linee di riferimento.

Estensione di riferimento = 1 mm

Estensione di riferimento = 5 mm
