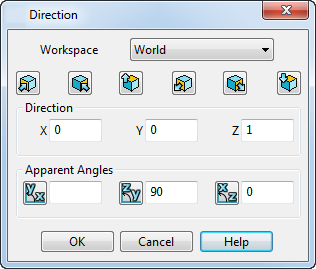

Finestra di dialogo Direzione

Modificare la direzione dell'elemento selezionato usando la finestra di dialogo Direzione. Una direzione è definita in termini di un vettore unitario.

Spazio di lavoro - Selezionare lo spazio di lavoro in cui definire la direzione.

Allineare l'elemento selezionato all'asse selezionato, utilizzando i seguenti pulsanti:

Asse X positivo

Asse Y positivo

Asse Z positivo

Asse X negativo

Asse Y negativo

Asse Z negativo

Direzione - Inserire le coordinate X, Y e Z per il vettore unitario.

Angoli apparenti - L'angolo apparente del vettore unitario dall'asse del piano, come mostrato dalle icone dei pulsanti. Il pulsante accanto a ogni casella apre la finestra di dialogo sulla calcolatrice, in modo da poter inserire espressioni più complesse.

Nota: Se un elemento è selezionato nello schermo, il vettore unitario si allineare con tale elemento. La modalità di allineamento del vettore con l'elemento dipende dall'elemento e dove è selezionato. Ad esempio, la selezione di un arco presso il suo centro allinea il vettore perpendicolare all'arco, mentre la selezione dell'arco stesso allinea il vettore alla tangente all'arco presso la posizione selezionata.

OK - Salva le modifiche apportate alla direzione dell'elemento selezionato e chiude la finestra di dialogo.

Annulla - Chiude la finestra di dialogo e ignora le modifiche apportate.
