Per aggiungere una stringa di sostituzione dell'elettrodo a un modello di disegno:
- Fare clic sulla scheda Annotazione > riquadro Testo > Orizzontale.
- Sul disegno, fare clic sulla posizione del testo.
- Inserire un'etichetta, se necessario.
- Fare clic su

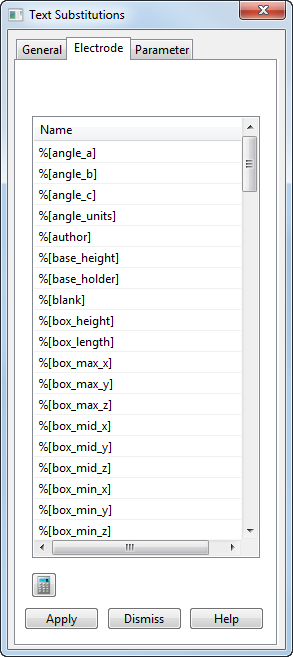

nella barra degli strumenti Testo per visualizzare la finestra di dialogo Sostituzioni testo.
- Selezionare la scheda Elettrodo .
- Usare uno dei seguenti metodi per inserire la stringa di sostituzione desiderata:
- Selezionare la stringa di sostituzione desiderata.
- Fare clic su

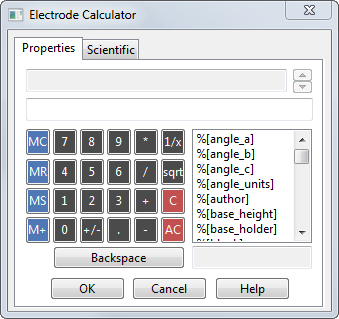

per inserire un'espressione usando la finestra di dialogo Calcolatrice elettrodo
Usare le opzioni nella finestra di dialogo per inserire un'espressione. Ad esempio, l'espressione seguente offre un'altezza sicura di 10 sopra la parte:
%part_max_z + 10
- Fare clic su Applica.
- Fare clic su Annulla, quindi fare clic sul disegno per visualizzare il testo sostituito.
