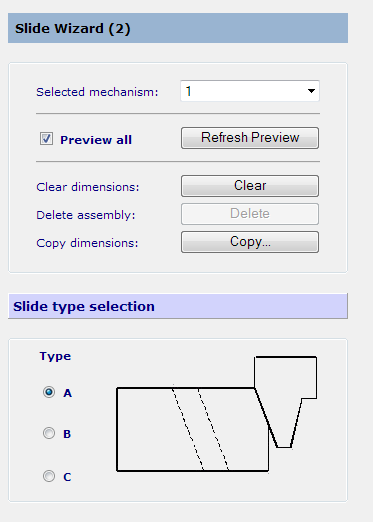

Questa pagina consente di selezionare il tipo di carrello da creare.
Meccanismo selezionato - Indica a quale tassello scorrevole si sta al momento lavorando. Questo elenco contiene tutti i tasselli scorrevoli necessari per creare carrelli. In Toolmaker è possibile sapere se sono presenti tasselli scorrevoli nello stampo in base ai loro nomi.
Se si hanno diverse matrici, sono forniti solo i punzoni per una matrice. Quando si creano i loro carrelli, i carrelli relativi alle altre matrici sono creati da tali carrelli.
Anteprima tutto - Selezionare questa opzione per tracciare un'anteprima di tutti i carrelli definiti. Può essere necessario fare clic su Aggiorna anteprima. Deselezionare questa opzione per visualizzare solo il carrello corrente.
I tre elementi di cui sopra sono visualizzati in tutte le pagine. È possibile passare da un carrello all'altro in qualsiasi momento.
Aggiorna anteprima - Aggiorna la vista a seconda di quali carrelli di desidera visualizzare in anteprima.
Cancella quote - Fare clic su Cancella per rimuovere tutte le quote nella Procedura guidata Carrello per il tassello scorrevole selezionato.
Copia quote - Consente di duplicare i componenti da un carrello assistente in quello al momento selezionato.
Per duplicare un carrello:
- Fare clic su Copia. Altre opzioni sono visualizzate sotto di esso.
- Selezionare il nome del tassello scorrevole da cui si desidera copiare.
- Fare clic su Copia.
Selezione tipo di carrello - Scegliere il tipo di carrello tra uno dei seguenti:
- Tipo A - La configurazione carrello più comune, che ha l'angolo di blocco per la controspinta lavorata sul bordi esterno del dispositivo di scorrimento.
- Tipo B - L'ubicazione della controspinta lavorata fuori dal dispositivo di scorrimento per risparmiare spazio.
- Tipo C - Simile al Tipo B, tranne per il fatto che il perno inclinato accede alla controspinta rendendo l'assieme leggermente più compatto.
Avanti - Visualizza la pagina successiva della Procedura guidata.
