Questa finestra di dialogo consente di modificare gli angoli di azimut ed elevazione in tutti i punti curva:
Gli angoli di azimut ed elevazione sono misurati utilizzando il piano principale. Per aiutare a spiegare gli angoli di azimut ed elevazione, presupporremo che il piano principale sia il piano XY. Di conseguenza, l'asse Z è perpendicolare al piano principale.

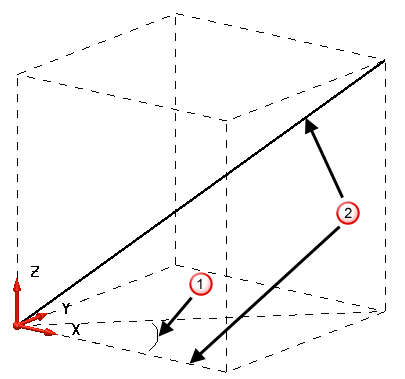

Azimut - Se si guarda verticalmente lungo il piano XY, l'azimut
è l'angolo composto dalla tangente della curva e l'asse X
:
Può avere un valore qualsiasi in un intervallo di 360
; tuttavia, è possibile trovare più semplice lavorare con valori compresi nell'intervallo tra -180 e +180. Per esempio, gli angoli di azimut di 270 e -90 sono uguali.

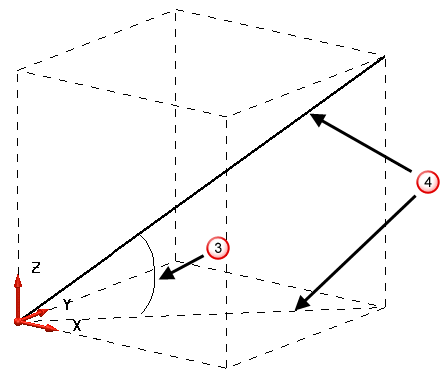

Elevazione - L'angolo di elevazione
è quello tra la tangente della curva e il piano XY
:
Gli angoli di elevazione hanno senso solo tra 0 e 90, e tra 270 e 360. È possibile inserire un angolo qualsiasi per l'elevazione; esso sarà visualizzato come l'angolo equivalente tra i due intervalli validi. Ad esempio, se si inserisce un valore di -45, l'elevazione sarà visualizzata come 315 nella finestra di dialogo.
o 270 (vale a dire, lungo l'asse Z), non è possibile modificare l'angolo di azimut.
