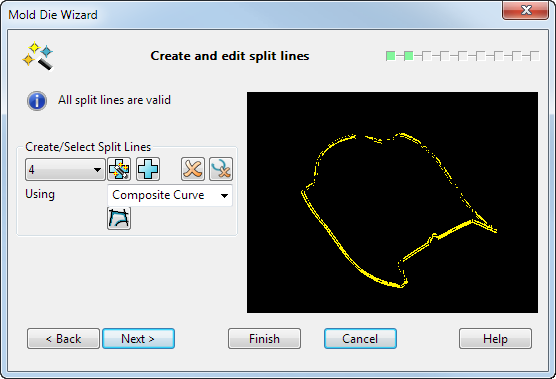

La pagina Crea e modifica linee di divisione consente di generare linee di divisione.
- Questa stringa di informazioni visualizza lo stato generale corrente delle linee di divisione. Sono disponibili quattro possibili messaggi:
- Tutte le linee di divisione sono valide
- Nessuna linea di divisione creata
- Presenti linee di divisione non valide
- Crea/Seleziona linee di divisione
- Questa casella di selezione visualizza informazioni addizionali per l'utente in merito alla validità della linea di divisione.
- Se una linea di divisione non è valida (non valido) è visualizzato accanto al numero della linea di divisione.
- Se è aggiunta una nuova selezione ancora da definire, (nuovo) è visualizzato accanto al numero della linea di divisione.
- Tentativo di generare automaticamente le linee di divisione. Se si ha avviato la Procedura guidata senza linee di divisione, la Procedura guidata le genererà automaticamente quando si seleziona Avanti nella prima pagina della Procedura guidata.
- Aggiungi selezione di linea di divisione/superficie. Questa operazione aggiunge un'altra opzione di seleziona all'elenco a discesa Crea/Seleziona linee di divisione.
- Elimina selezione di linea di divisione/superficie. Eliminare la selezione della linea di divisione al momento visualizzata nell'elenco a discesa Crea/Seleziona linee di divisione. Altre selezioni della superficie della linea di divisione saranno rinumerate, se necessario.
- Elimina tutte le linee di divisione non valide Se una curva non è chiusa, facendo clic su questo pulsante si elimineranno tutte le curve aperte e le selezioni vuote.
In uso - Usare questo elenco a discesa per scegliere il metodo da usare per creare la linea di divisione.
- Curva composta - Creare la linea di divisione usando una curva composta. È possibile creare manualmente la curva composta facendo clic su
.
- Superfici - Creare la linea di divisione selezionando superfici.
Le opzioni Selezione e Modifica linea di divisione qui di seguito sono disponibili solo se Superfici è stato selezionato nell'elenco a discesa In uso.
Selezione - selezionare Foro o Faccia singola nell'elenco a discesa.
- Foro - seleziona automaticamente le regioni concave. È possibile selezionare automaticamente fori nelle pareti laterali selezionando Superfici, e successivamente Foro e facendo clic sul pulsante .
- Faccia singola - seleziona facce individuali nel solido.
Modifica linea di divisione - Le opzioni Sottosquadro e
sono state raggruppate in questa sezione. Tali opzioni sono disponibili solo se si seleziona l'opzione Superfici nell'elenco a discesa In uso nella sezione Crea/Seleziona linee di divisione.
- Sottosquadro - Questa opzione consente di indicare se un foro è un sottosquadro econtrollare la modalità di simulazione della divisione nel Passo 9 della Procedura guidata Generazione stampo.
- Selezionare Sottosquadro per spostare le superfici verso l'esterno quando si simula il movimento di scorrimento.
- Deselezionare Sottosquadro per lasciare la superficie in posizione quando si simula il movimento di scorrimento.
— Usare questo pulsante per invertire l'estremità del foro che è selezionata.
Avanti - Consente di visualizzare la pagina Crea e modifica superfici di riempimento della Procedura guidata Generazione stampo.
Fine - Se si seleziona questa opzione, e si ha in precedenza selezionato l'opzione Solo divisione prodotto alla pagina precedente, la parte non è divisa e la Procedura guidata Generazione stampo è chiusa. La divisione è eseguita dopo la definizione del ritiro del prodotto.
