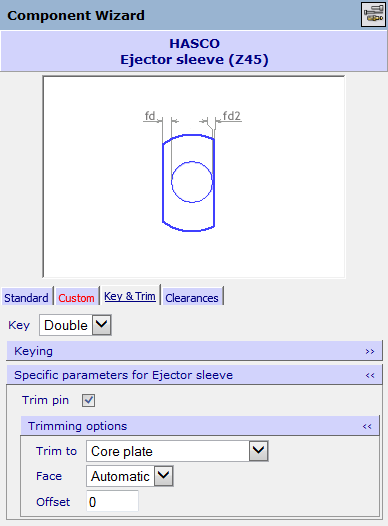

La scheda Chiave e ritaglia visualizza i parametri per i perni a forma di chiave a slot singola o doppia che sono disponibili per i perni e i manicotti estrattore semplici, a gradini o a lama. I parametri visualizzati sono specifici per il tipo di componente creato.
Le etichette dei parametri si riferiscono alle quote nella grafica nella finestra di dialogo.
Chiave - Fare clic sulla barra colorata per visualizzare le opzioni.
Parametri specifici per il perno/manicotto/lame estrattore - Fare clic sulla barra colorata per nascondere le opzioni.
- Ritaglia perno - In base alle impostazioni di default, i perni e le lame estrattore sono ora ritagliati al momento della loro creazione. Disattivare l'opzione se non occorre eseguire il ritaglio istantaneo.
- Ritaglia a - Selezionare un'opzione nell'elenco a discesa per specificare fino a dove è ritagliato l'elemento.
- Faccia - Selezionare un'opzione nell'elenco a discesa per specificare la faccia ritagliata.
- Offset - (Disponibile solo se Ritaglia perno è selezionato) L'offset consente di ritagliare il perno in modo che sporga dalle superfici del prodotto. Ciò compensa la pressione sul perno quando lo stampo è chiuso e assicura che quando lo stampo è chiuso, il perno non sia mai più basso delle superfici del prodotto. Ciò contribuisce a creare una buona finitura nella parta stampata.
Funzione - L'opzione selezionata specifica su quale componente si intende posizionare il componente. Selezionare un'opzione nell'elenco a discesa, o usare l'opzione di default (Selezionato nel modello) per selezionare il componente nel modello.
Posizionare il componente - Selezionare questa opzione e fare clic su Applica nella pagina del browser per aggiungere l'oggetto all'assieme. È quindi possibile posizionarlo utilizzando la seguente tecnica della modellazione di assiemi.
- Selezionare un componente esistente. Gli attacchi validi sono ora visibili sul nuovo componente.
- Fare clic su un attacco sul nuovo componente. Gli attacchi validi sul componente esistente diventano ora visibili. Sono disponibili due tipi di attacchi sul componente esistente: attacchi planari e di asse.
Attacco planare - È visualizzato come una freccia. Se si tiene il cursore sopra questo attacco, l'attacco sul nuovo componente sarà allineato nello stesso piano dell'attacco esistente. Quando si fa clic con il mouse, il nuovo componente è posizionato presso la posizione del cursore e allineato a questo attacco planare.
Attacco di asse - È visualizzato come una freccia con un cerchio in basso. Se si tiene il cursore sopra questo attacco, l'attacco sul nuovo componente sarà fissato all'attacco dell'asse. Se si fa clic sul mouse in un punto qualsiasi dello schermo e non si passa il mouse sopra un altro attacco, il nuovo componente sarà ancorato a questo attacco d'asse.
- Quando un nuovo componente è aggiunto al componente esistente, ne è visualizzato un altro. Annullare il comando facendo clic su
nella barra degli strumenti Accesso rapido; il nuovo componente scompare.
Il componente è inoltre registrato come componente dell'assieme. È possibile creare ulteriori copie di questo componente o modificare il suddetto tramite le tecniche di modellazione di assiemi.
- Fare clic su Applica per creare il componente sullo schermo.
