I diversi tipi di elettrodo sono visualizzati nella struttura dell'elettrodo e sono illustrati da icone differenti.
I tipi di elettrodo visualizzati nella struttura sono:
- Elettrodi standard.
- Elettrodi multi-impronta:
Gli elettrodi con regioni di erosione multiple sono definiti e raggruppati nella struttura come elettrodi multi-impronta.
Il numero di regioni di erosione in un elettrodo è indicato dall'icona a forma di dado

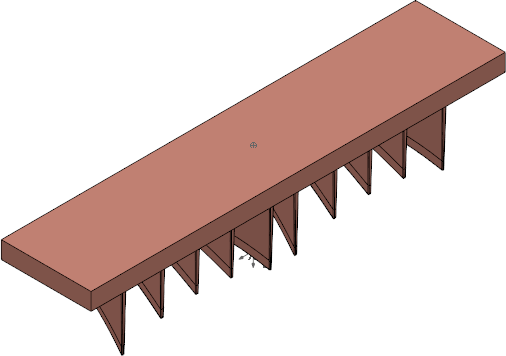

nella struttura. L'esempio seguente mostra un elettrodo con due regioni di erosione su un blocco unico
- Prima regione di erosione.
- Seconda regione di erosione.Quando un elettrodo ha più di sei regioni di erosione, l'icona del dado riparte da uno, ma ha un pedice sovrapposto che rappresenta il numero ripetuto, ad esempio la settima regione di erosione mostra
.Nota: Un elettrodo multi-impronta può contenere un massimo di 24 diverse regioni di erosione.Se una regione di erosione è usata per erodere più di un punto, sarà visualizzata più di una volta nell'elenco. Ad esempio, l'elettrodo multi-regione qui di seguito ha tre regioni di erosione, in cui la terza regione di erosione è usata due volte:
- Elettrodi multi-famiglia:
Gli elettrodi multi-famiglia sono elettrodi multi-impronta in cui le regioni di erosione sono identiche, tranne per le sottomisure.
È possibile definire un elettrodo multi-famiglia da un elettrodo multi-impronta.
Gli elettrodi multi-famiglia sono visualizzati nella struttura dell'elettrodo:
Le icone rappresentano le sottomisure delle regioni di erosione, che sono visualizzate tra parentesi dopo il nome dell'elettrodo.
- rappresenta una regione di erosione di sgrossatura con una sottomisura grande.
- rappresenta una regione di erosione di semifinitura, con una sottomisura moderata.
- rappresenta una regione di erosione di finitura, con una sottomisura piccola.
