Per creare una quota lineare selezionando una linea, un arco o un cerchio:
- Fare clic sulla scheda Annotazione > pannello Quota > Automatico.
È visualizzata la barra degli strumenti Quota. Essa può essere usata per modificare attributi delle nuove quote, come il testo di annotazione.
- Selezionare una linea, un arco o un cerchio.
Accertarsi di non fare clic su un punto chiave sull'oggetto selezionato. Se si fa clic su un punto chiave per errore, PowerShape presume che si desidera creare una quota automatica tra due posizioni e visualizza una linea a elastico dalla posizione del cursore. Per proseguire, iniziare nuovamente dal punto 1.
Nota: I punti medi non sono trattati come punti chiave. - Spostare il cursore e fare clic per specificare la posizione dell'annotazione e aggiungere la quota.
- Per una linea, è creata una quota verticale od orizzontale, a seconda di dove si inserisce la posizione dell'annotazione. Quote orizzontali e verticali possibili sono visualizzate quando si sposta il mouse.
Quota orizzontale:
Quota verticale:
Suggerimento: Se si desidera la Quota reale della linea, fare clic sul pulsante Quota parallela
nella barra degli strumenti Quota.

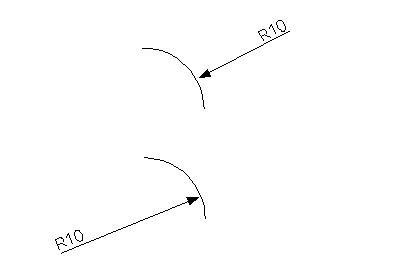

- Per un arco, è creata la quota del raggio.
La posizione dell'annotazione stabilisce il punto in cui è tracciato il testo della quota:

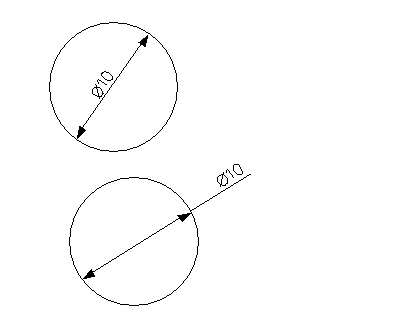

- Per un cerchio, è creata la quota del diametro.
La posizione dell'annotazione stabilisce se il testo è tracciato all'interno o all'esterno del cerchio:
- Per una linea, è creata una quota verticale od orizzontale, a seconda di dove si inserisce la posizione dell'annotazione. Quote orizzontali e verticali possibili sono visualizzate quando si sposta il mouse.
