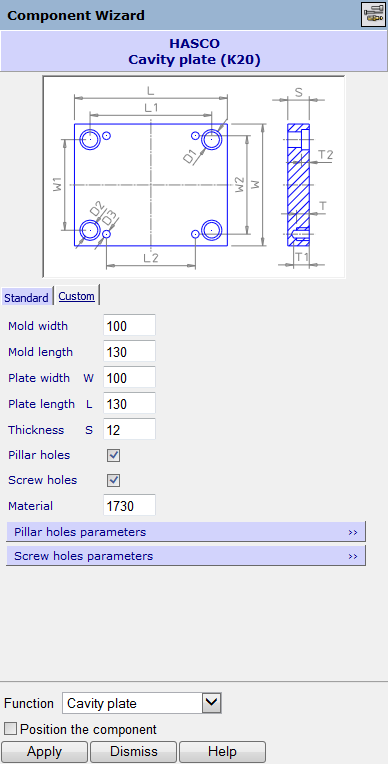

Utilizzare le opzioni della scheda Personalizzato per modificare le quote standard.
Usare le opzioni come Larghezza piastra, Lunghezza piastra e Spessore per modificare le quote. I parametri esatti visualizzati nella scheda Personalizzato riflettono il tipo di componente che si sta definendo.
Materiale - Selezionare il numero di Standard Internazionale per il materiale da usare.
Fare clic sulla barra colorata per rivelare le caselle:
Specificare i parametri, quindi fare nuovamente clic sulla barra colorata per nascondere le caselle.
Funzione - L'opzione selezionata specifica su quale componente si intende posizionare il componente. Selezionare un'opzione nell'elenco a discesa, o usare l'opzione di default (Selezionato nel modello) per selezionare il componente nel modello.
Posizionare il componente - Selezionare questa opzione e fare clic su Applica nella pagina del browser per aggiungere l'oggetto all'assieme. È quindi possibile posizionarlo utilizzando la seguente tecnica della modellazione di assiemi.
- Selezionare un componente esistente. Gli attacchi validi sono ora visibili sul nuovo componente.
- Fare clic su un attacco sul nuovo componente. Gli attacchi validi sul componente esistente diventano ora visibili. Sono disponibili due tipi di attacchi sul componente esistente: attacchi planari e di asse.
Attacco planare - È visualizzato come una freccia. Se si tiene il cursore sopra questo attacco, l'attacco sul nuovo componente sarà allineato nello stesso piano dell'attacco esistente. Quando si fa clic con il mouse, il nuovo componente è posizionato presso la posizione del cursore e allineato a questo attacco planare.
Attacco di asse - È visualizzato come una freccia con un cerchio in basso. Se si tiene il cursore sopra questo attacco, l'attacco sul nuovo componente sarà fissato all'attacco dell'asse. Se si fa clic sul mouse in un punto qualsiasi dello schermo e non si passa il mouse sopra un altro attacco, il nuovo componente sarà ancorato a questo attacco d'asse.
- Quando un nuovo componente è aggiunto al componente esistente, ne è visualizzato un altro. Annullare il comando facendo clic su
nella barra degli strumenti Accesso rapido; il nuovo componente scompare.
Il componente è inoltre registrato come componente dell'assieme. È possibile creare ulteriori copie di questo componente o modificare il suddetto tramite le tecniche di modellazione di assiemi.
- Fare clic su Applica per creare il componente sullo schermo.
