Finestra di dialogo Creazione tacco - Curvatura laterale

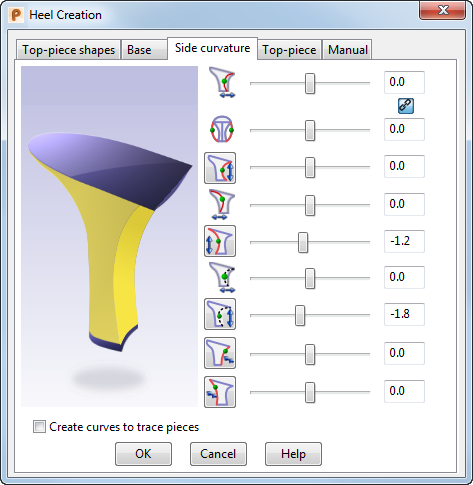

Usare la scheda Curvatura laterale per specificare i parametri da usare durante la creazione del lato del tacco (mostrato in giallo nel diagramma).

Usare i dispositivi di scorrimento e i pulsanti per regolare i parametri sul tacco:

• Lati X - Trascinare il dispositivo di scorrimento per impostare le posizioni dei punti curva nella direzione X per le curve laterali. Le posizioni dei punti curva influiscono sulla forma delle curve.
  Nota: Il dispositivo di scorrimento è collegato con il dispositivo di scorrimento Curva anteriore in una direzione. Se si trascina il dispositivo di scorrimento Curva X, si sposta il dispositivo di scorrimento Curva anteriore. Tuttavia, se si trascina il dispositivo di scorrimento Curva anteriore, il dispositivo di scorrimento Curva X non si sposta.
• Collega/Scollega - Premere questo pulsante per visualizzare l'icona Collega per collegare i dispositivi di scorrimento Lati X e Lati Y, in modo che si muovano in sincronia. Visualizzare l'icona Scollega per interrompere il collegamento.
• Lati Y - Trascinare il dispositivo di scorrimento per impostare le posizioni dei punti curva nella direzione Y per le curve laterali del tacco. I punti si spostano in direzioni opposte lungo l'asse Y. Le posizioni dei punti curva influiscono sulla forma delle curve.
  Nota: Se si seleziona il pulsante di attivazione/disattivazione Collega , questo dispositivo di scorrimento si sincronizza con il dispositivo di scorrimento X laterale.
• Lati Z - Trascinare il dispositivo di scorrimento per impostare le posizioni dei punti curva nella direzione Z per le curve laterali. Le posizioni dei punti curva influiscono sulla forma delle curve.
  Nota: Questo dispositivo di scorrimento è collegato al dispositivo di scorrimento del punto curva Anteriore dritto in una direzione. Se si sposta il dispositivo di scorrimento Laterale dritto, si sposta il dispositivo di scorrimento Anteriore dritto. Tuttavia, se si sposta il dispositivo di scorrimento Anteriore dritto, il dispositivo di scorrimento Laterale dritto non si sposta.

  Selezionare il pulsante per raddrizzare le curve laterali dal punto curva in giù. Il pulsante passa a quando è selezionato.

• Posteriore X - Trascinare il dispositivo di scorrimento per impostare la posizione del punto curva nella direzione X per la curva posteriore. La posizione del punto curva influisce sulla forma della curva.
• Indietro - Trascinare il dispositivo di scorrimento per impostare la posizione del punto curva nella direzione Z per la curva posteriore. La posizione del punto curva influisce sulla forma della curva.

  Selezionare il pulsante per raddrizzare il retro del tacco dal punto curva verso il basso. Il pulsante passa a quando è selezionato.

• Anteriore X - Trascinare il dispositivo di scorrimento per impostare la posizione del punto curva nella direzione X della curva anteriore. La posizione del punto curva influisce sulla forma della curva.
• Anteriore Z - Trascinare il dispositivo di scorrimento per impostare la posizione del punto curva nella direzione Z per la curva anteriore. La posizione del punto curva influisce sulla forma della curva.

  Selezionare il pulsante per raddrizzare il lato anteriore del tacco dal punto curva verso il basso. Il pulsante passa a quando è selezionato.

• Blend anteriore - Trascinare il dispositivo di scorrimento per modificare la tangenza del punto superiore delle curve laterali e anteriori, al fine di ottenere una blend uniforme con la superficie di riferimento.

  Selezionare questo pulsante per modificare il punto superiore nella curva anteriore, in modo che la curva anteriore si fonda in modo uniforme con la superficie di riferimento. Il pulsante passa a quando è selezionato.

• Blend posteriore - Trascinare il dispositivo di scorrimento per modificare la tangenza presso il punto superiore della curva posteriore al fine di ottenere una blend uniforme con la superficie di riferimento.

  Selezionare questo pulsante per modificare il punto superiore nella curva posteriore, in modo che la curva posteriore si fonda in modo uniforme con la superficie di riferimento. Il pulsante passa a quando è selezionato.

• Crea curve per tracciare i pezzi - Selezionare questa opzione per creare curve lungo i bordi del tacco. Utilizzare queste curve per creare pezzi sul tacco; ad esempio, una copertura tacco, o un effetto tacco Louis sul lato anteriore del tacco.
