Una quota è una misurazione di una lunghezza o un angolo. Le quote sono aggiunte a un modello per verificare che sia delle dimensioni corrette, o per comunicare informazioni a un progettista o ingegnere.
Le quote sono costituite da diversi attributi:
|
|
|
Contrassegni
Annotazione
Linee di riferimentoLe linee direttrici sono linee o archi che rappresentano i valori delle quote. Le linee di riferimento sono linee che connettono la linea direttrice all'elemento. I contrassegni sono le estremità della linea direttrice che toccano le linee di riferimento. Annotazione è il testo associato alla quota.
È possibile modificare ogni attributo al fine di controllare l'aspetto di una quota in un disegno. Ad esempio, l'annotazione può essere:
- Forzata ad essere orizzontale.
- Integrata nella linea direttrice della quota.
- Spostata rispetto alla linea direttrice.
È possibile creare diverse quote differenti:
- Quote lineari - Misurare la lunghezza di una linea o la distanza tra due punti.
È possibile creare diverse quote lineari come segue:
- Quote punto base - Un gruppo di quote misurate da un origine comune (punto base) fino a punti finali differenti.
Punto base - Quote a catena - Un gruppo di quote collegate insieme in modo che dove termina una quota inizia quella successiva:

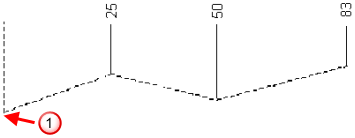

- Quote ordinata - Un gruppo di quote create lungo un asse del piano principale del piano di lavoro corrente. Tali quote misurano le distanze da un'origine comune:
Punto di origine

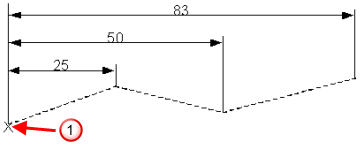

- Quote punto base - Un gruppo di quote misurate da un origine comune (punto base) fino a punti finali differenti.

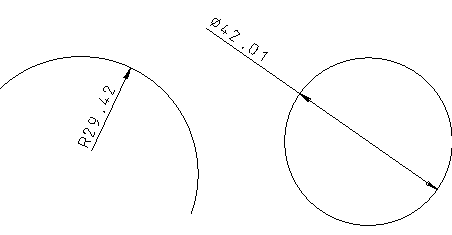

- Quote raggio/diametro - Misurare il raggio o il diametro di un arco o un cerchio:
- Quote angolari - Misurare un angolo:
