Opzioni unità e tolleranze

Usare la pagina Unità e tolleranze della finestra di dialogo Opzioni per definire la lunghezza, le unità angolari e le impostazioni di default sulla tolleranza per il modello attivo.

1. Fare clic su File > Opzioni > Opzioni applicazione > Generale > Unità e tolleranze.
2. Specificare le impostazioni sull'unità e le tolleranze tramite le seguenti opzioni:

• Standard - Selezionare uno standard per il modello attivo nell'elenco a discesa. È possibile selezionare tra i seguenti:
  • ANSI
  • BDC
  • BSI
  • DIN
  • ISO
  • JITS
  • USDD.

  Tutti i modelli contengono informazioni standard. L'amministratore di sistema configura le impostazioni di default per ogni installazione. Ciò controlla lo standard usato da tutti i nuovi modelli.

  Per modificare gli standard di disegno per tutti i modelli, vedere Modifica dello standard di disegno.

• Lunghezza - Selezionare le unità di lunghezza per il modello attivo nell'elenco a discesa. Le opzioni sono:
  • mm (millimetri)
  • pollici
  • millesimi (0,001 pollici).
• Angolo - Selezionare le unità angolari per il modello attivo nell'elenco a discesa. Le opzioni sono:
  • gradi
  • minuti
  • secondi
  • radianti.
• Volume - Selezionare le unità sul volume per il modello attivo nell'elenco a discesa. Le opzioni sono:
  • centilitri
  • litri
  • mm3
  • cm3
  • m3
  • galloni (GB)
  • galloni (USA, liquidi)
  • galloni (USA, secchi)
  • once (GB, liquide)
  • once (USA, liquide)
  • pollice cubico.
• Tolleranza generale - Inserire un valore per specificare la tolleranza di default. Ciò infuisce su tutte le costruzioni che non hanno una tolleranza specifica. Questa tolleranza è visualizzata anche nella casella di testo Tol nella barra di stato.
• Tolleranza disegno - Inserire un valore per specificare la tolleranza usata per gli oggetti di disegno. Quando si disegna un oggetto, tale tolleranza consente di modificare il grado di uniformità con cui è disegnato.

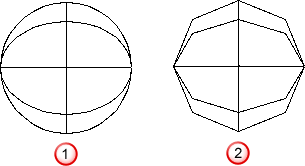

  Tolleranza disegno = 0,1

  Tolleranza disegno = 10

Tolleranze di modifica della regione di ritaglio

• Tolleranza angolare - Inserire un valore per specificare la tolleranza usata quando le superfici sono ritagliate.

Tolleranze di discontinuità della superficie

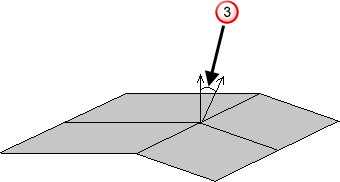

• Tolleranza angolare - Inserire un valore per specificare la tolleranza usata per decidere se una superficie contiene delle discontinuità nella direzione normale. Tale tolleranza è confrontata con l'angolo tra due normali presso un punto di una superficie .



  Se l'angolo è maggiore della tolleranza angolare, la superficie è discontinua in quel punto.

• Mostra la differenza tra opzioni dell'utente e del modello - Se selezionata:
  • Le opzioni valide per tutti i modelli sono visualizzate in corsivo.
  • Le opzioni valide per solo per il modello corrente sono visualizzate nel font standard.

  Se deselezionata, tutte le opzioni sono visualizzate nel font standard per facilitarne la lettura.
