Selezione di un punto su una curva

Per selezionare un punto su una curva:

1. Selezionare la curva.

   Se si stanno selezionando punti su superfici, selezionare tutte le curve da cui si desidera selezionare punti.

2. Fare clic sulla scheda Strumenti curva > gruppo Selezione > Punto.

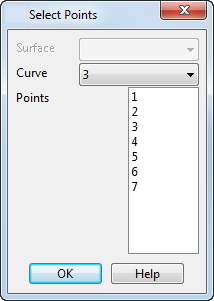

3. Utilizzare la finestra di dialogo Seleziona punti per selezionare punti:



   • Superficie - (Valido solo per le curve di superficie) Questo è il nome della superficie le cui curve sono visualizzate nell'elenco Curva. È possibile selezionare un'altra superficie e le sue curve selezionate sono visualizzate nell'elenco di curve.
   • Curva - Il nome della curva i cui punti sono visualizzati nell'elenco Punti. È possibile selezionare un'altra curva e i suoi punti sono visualizzati nell'elenco dei punti.
   • Punti - I punti nella curva denominata nel selettore Curva. È possibile selezionare punti nell'elenco facendo clic per selezionare punti singoli, Maiusc + clic per aggiungere un punto alla selezione e Ctrl + clic per attivare o disattivare un punto della selezione. I punti selezionati sono evidenziati nello schermo.
   • Quando si sceglie un'altra superficie o curva nel selettore, PowerShape è in grado di ricordare i punti selezionati delle superfici selezionate in precedenza.
   • OK - Chiude la finestra di dialogo. È possibile mantenere visualizzata la finestra di dialogo mentre si modificano i punti.

Per modificare la posizione di un punto:

1. Selezionare un punto sulla curva.
2. Fare clic su nella barra di stato per visualizzare la finestra di dialogo Posizione.
3. Usare la finestra di dialogo per modificare la posizione del punto selezionato.

Nota: Se si sposta un punto che definisce un segmento rettilineo, il segmento resta rettilineo.

È anche possibile selezionare graficamente diversi punti.
