Questa finestra di dialogo viene utilizzata per convertire il contenuto della vista selezionata in oggetti wireframe (linee, archi e curve).
Per convertire una vista in wireframe:
- Fare clic con il tasto destro del mouse sulla vista per visualizzare il menu contestuale.

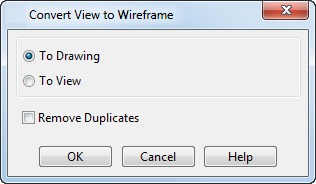

- Selezionare Converti per visualizzare la finestra di dialogo Converti vista in wireframe:
- Usare le opzioni della finestra di dialogo per convertire la vista:
- In disegno - Questa opzione converte i contenuti della vista in oggetti wireframe nel disegno.
- In vista - Questa opzione converte inoltre i contenuti della vista in oggetti wireframe, ma gli oggetti restano nel modello 3D e non nel foglio di disegno. Per modificare gli oggetti wireframe, occorre dapprima attivare la vista.
- Rimuovi duplicati - Selezionare o deselezionare per controllare la modalità di rimozione dei duplicati quando è convertita una vista. L'impostazione di default per questa opzione definita nella finestra di dialogo Opzioni viste > pagina Generale
- OK - Convertire la vista in wireframe e chiudere la finestra di dialogo.
- Annulla - Annullare le modifiche e chiudere la finestra di dialogo.
Nota: Per evitare che pattern di assi che si sovrappongono si oscurino l'un l'altro, la geometria degli assi dipendente è unita prima che una vista sia convertita.
