La progettazione dell'armatura per gli elementi selezionati della struttura in CA viene effettuata in base al codice di progettazione dell'armatura selezionato.
Per calcolare/progettare l'armatura per gli elementi in calcestruzzo in Revit:
- Selezionare gli elementi della struttura in calcestruzzo in Revit (con o senza l'armatura definita); è possibile selezionare diversi elementi di tipi diversi (travi, pilastri e plinti di fondazione).

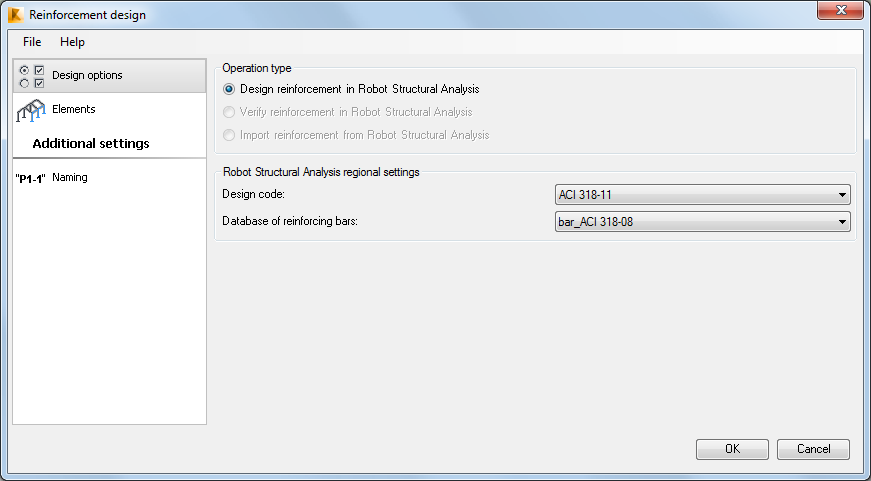

- Avviare l'estensione dalla scheda Analizza sulla barra multifunzione selezionando il gruppo Analisi e verifica codice > Verifica armatura. Nella finestra di dialogo Progettazione dell'armatura, selezionare Progetta armatura in Robot Structural Analysis in Tipo di operazione.
- In Impostazioni regionali, selezionare un codice di progettazione o un database delle armature da utilizzare durante i calcoli.
- Aprire la scheda Elementi per visualizzare l'elenco di posizioni a cui sono assegnati gli elementi selezionati.
Fare clic su Salva rapporto per salvare il contenuto della scheda Elementi. Elenca gli elementi di Revit (ID di Revit) e indica le posizioni a cui sono assegnati. È utile quando si desidera tornare agli elementi di Revit con armatura progettata o verificata in Robot.
- Fare clic su OK.
Avvia il modulo Robot mediante il quale è possibile calcolare o eseguire una verifica basata sul codice di un tipo di elemento in CA corrispondente (ad esempio trave in CA o pilastro in CA). Solo i dati geometrici di un elemento della struttura in CA vengono trasferiti in Robot (i dati dell'armatura non vengono trasferiti).
I passaggi successivi per il calcolo dell'armatura di un elemento in CA devono essere eseguiti nel modulo di calcolo dell'armatura:
- Definire i carichi.
- Definire i parametri di progettazione (opzioni di calcolo, parametri dell'armatura).
- Eseguire i calcoli dell'armatura.
- Visualizzare i risultati o generare un rapporto dopo la generazione dell'armatura.
