Per default, Revit crea un giunto in corrispondenza dell'intersezione di due muri. Se necessario, è tuttavia possibile impedire la generazione di giunti per il muro selezionato.
Ad esempio, se si desidera mantenere piccoli spazi di espansione tra i muri, è possibile disabilitare i giunti per entrambe le estremità dei muri adiacenti.

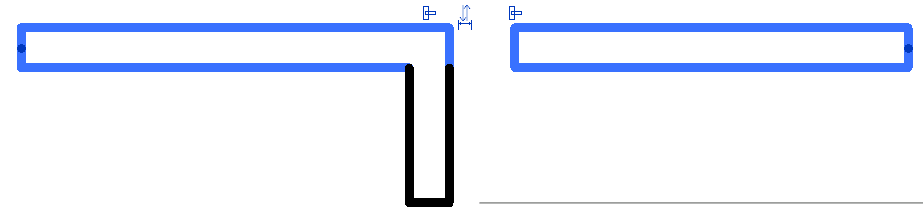

Due muri orizzontali con uno spazio di espansione di 3/8 di pollice
La disattivazione dell'unione si rivela utile anche per risolvere giunti complessi. Ad esempio, se si aggiunge un muro ad un giunto complesso e il risultato non è quello desiderato, è possibile disabilitare i giunti sul muro aggiunto e utilizzare lo strumento Unisci geometria per calcolare l'unione tra questo e altri muri.

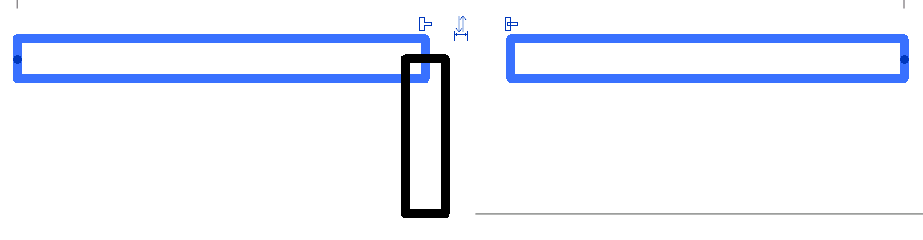

Muro selezionato con giunto disabilitato
Muro con unione calcolata dopo l'uso del comando Unisci geometria
La procedura per impedire la generazione di giunti dei muri in corrispondenza delle estremità varia leggermente rispetto alla procedura per impedire la generazione di giunti dei muri in corrispondenza delle superfici con estremità intermedie.
Come impedire la generazione di giunti in corrispondenza dell'estremità di un muro
- Selezionare il muro.
- Fare clic con il pulsante destro del mouse sul controllo dell'estremità del muro nel punto in cui si intende disabilitare il giunto e scegliere Impedisci giunto.
L'estremità di tale muro non può ora essere unita ad un altro muro.
Se si desidera abilitare di nuovo i giunti, fare clic con il pulsante destro sul controllo all'estremità del muro e scegliere Consenti giunto, oppure fare clic su
(Consenti giunto) sopra l'estremità del muro.
Come disabilitare un giunto in una superficie con estremità intermedie
- Aprire una vista di pianta in cui la superficie con estremità intermedie è visibile e selezionare il muro.
Suggerimento: Se sono visibili solo le estremità del muro con la superficie con estremità intermedie, potrebbe essere necessario regolare l'altezza del piano di taglio. Per ulteriori informazioni, vedere Informazioni sull'intervallo di visualizzazione.
- Fare clic su
(Impedisci giunto) sopra la superficie con estremità intermedie o fare clic con il pulsante destro e scegliere Impedisci giunto. Da notare che diventa .

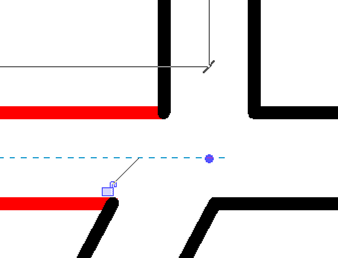

Superficie con estremità intermedie selezionata con giunto disabilitato
sopra la superficie muro con estremità intermedie o fare clic con il pulsante destro del mouse e scegliere Consenti giunto.

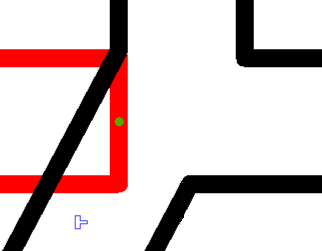

Superficie con estremità intermedie selezionata con giunto abilitato
