Posizionamento di etichette di telaio strutturale su una trave reticolare

È possibile posizionare etichette di telaio strutturale lungo elementi trave reticolare in luogo delle etichette di trave reticolare.

Le etichette di telaio strutturale vengono allineate parallelamente alla parte centrale superiore delle aste correnti e anime della trave reticolare creata.

1. Tenere premuto CTRL e selezionare le singole aste correnti e anime della trave reticolare.
2. Fare clic sulla scheda Annotagruppo Etichetta (Assegna etichette a tutti).
3. Nella finestra di dialogo Assegna etichette mancanti, selezionare Solo gli oggetti selezionati nella vista corrente.
4. Fare clic su una categoria di etichette di telaio strutturale per gli elementi della trave reticolare.
5. Fare clic su OK.

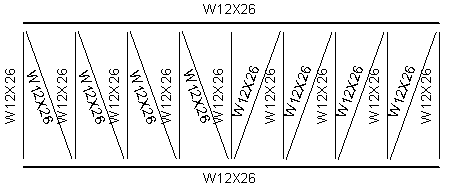

   Le etichette del telaio strutturale vengono inserite. Se necessario, fare clic sulle etichette per riposizionarle.


6. Per garantire che le nuove anime vengano provviste di etichette se la trave reticolare viene modificata, impostare la proprietà Assegna etichette ai nuovi elementi della vista per la trave reticolare. Nella tavolozza Proprietà, in Dati identità, selezionare Nessuno o una vista di prospetto parallela dal menu a discesa Assegna etichette ai nuovi elementi della vista.

   Questa selezione determina il posizionamento di etichette per gli elementi di trave reticolare futuri in un prospetto specifico.

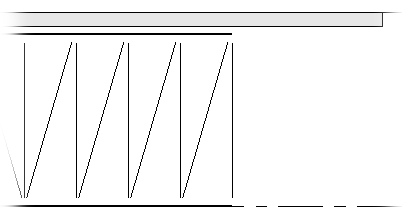

   Posizione iniziale della trave reticolare

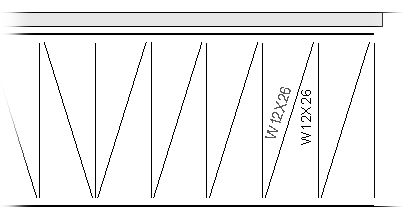

   Trave reticolare estesa

   Per aggiungere nuovi elementi sarà necessario aumentare la lunghezza della trave reticolare. Se necessario, fare clic sulle etichette per riposizionarle.
