Aggiunta di una grondaia

Lo strumento Grondaia consente di aggiungere grondaie a tetti, intradossi, linee modello e fasce.

1. Fare clic sulla scheda Architetturagruppo Costruiscimenu a discesa Tetto (Tetto: Grondaia).
2. Evidenziare i bordi orizzontali di tetti, intradossi o fasce o linee modello, quindi fare clic per posizionare la grondaia. Verificare la presenza di informazioni sui riferimenti validi nella barra di stato.

   Le selezioni dei bordi vengono considerate da Revit come un'unica grondaia.

3. Fare clic sulla scheda Modifica | Inserisci grondaiagruppo Posizionamento (Riavvia grondaia) per terminare la grondaia corrente e iniziarne una nuova.
4. Spostare il cursore su un nuovo bordo e fare clic per posizionare il bordo.
5. Per completare l'inserimento delle grondaie, fare clic su un'area vuota nella vista.

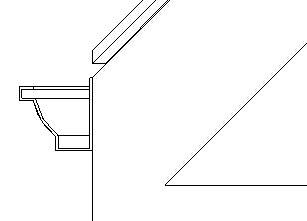

   Grondaia in sezione
