Modifica della griglia del piano di lavoro

Quando si utilizza un piano di lavoro, è possibile modificare la spaziatura della griglia del piano di lavoro, nonché ridimensionare e ruotare la griglia.

Come modificare la griglia piano di lavoro

1. Se necessario, fare clic su (Mostra) per visualizzare il piano di lavoro.
   • Scheda Architetturagruppo Piano di lavoro (Mostra)
   • Scheda Strutturagruppo Piano di lavoro(Mostra)
   • Scheda Sistemigruppo Piano di lavoro(Mostra)
   • Editor di famiglie: scheda Creagruppo Piano di lavoro (Mostra)
2. Selezionare il piano di lavoro.
   Nota: Fare clic sul bordo del piano di lavoro per selezionarlo.
3. Procedere in uno dei seguenti modi:
   • Modificare la spaziatura della griglia: nella barra delle opzioni, in Spaziatura, immettere un valore per specificare la distanza desiderata tra le linee della griglia.

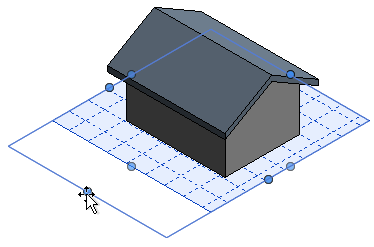

   • Ridimensionare e spostare la griglia: per spostare la griglia, trascinare un bordo della griglia stessa. Per ridimensionare la griglia, trascinare i grip.

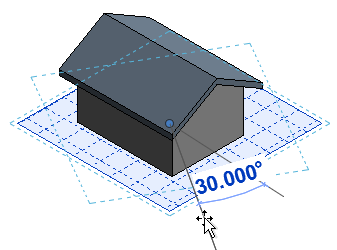

   • Ruotare la griglia: fare clic sulla scheda Modifica | Griglia piano di lavoro gruppo Modifica (Ruota), quindi ruotare la griglia. Per istruzioni dettagliate, vedere Rotazione di elementi.


Informazioni sulla rotazione della griglia

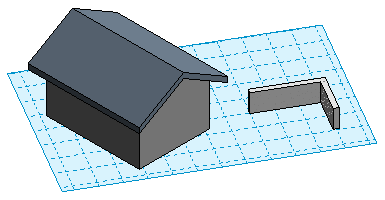

Quando si ruota la griglia di un piano di lavoro, il nuovo orientamento influisce sul posizionamento dei componenti e sull'opzione di disegno Rettangolo per muri e linee. Ad esempio, se si ruota la griglia del piano di lavoro e quindi si inserisce un componente, il suo orientamento presenterà la stessa angolazione della griglia del piano di lavoro. Se si crea una catena di muri mediante l'opzione Rettangolo, i muri possono essere creati soltanto secondo l'orientamento della griglia del piano di lavoro.
