Posizionamento di travi con lo strumento Griglia

Lo strumento Griglia consente di selezionare linee della griglia, affinché le travi vengano inserite direttamente tra altri elementi strutturali, ad esempio pilastri, muri strutturali e altre travi.

Ad esempio, su una linea della griglia possono essere già presenti due pilastri strutturali. Le travi possono essere inserite anche tra pilastri e muri strutturali.

1. Fare clic sulla scheda Strutturagruppo Struttura (Trave).
2. Fare clic sulla scheda Modifica | Posiziona Travegruppo Multipli (Su griglie).

   L'immagine seguente mostra vari pilastri, una trave e muri strutturali in una pianta e in una vista 3D. In questo caso, è possibile utilizzare lo strumento Griglia per aggiungere automaticamente la maggior parte delle travi.


3. Selezionare la linea della griglia lungo la quale posizionare la trave.

   Per selezionare più elementi, tenere premuto il tasto CTRL.

   L'immagine seguente mostra le griglie selezionate e le travi aggiunte automaticamente tra tutti i pilastri, i muri e le travi.


4. Fare clic sulla scheda Modifica | Posiziona Trave > Su linee di grigliagruppo Multipli (Termina).
   Suggerimento: Per selezionare più linee di griglia, è inoltre possibile disegnare un riquadro di selezione.

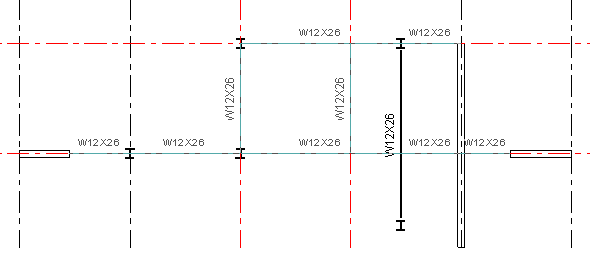

   Nell'immagine seguente sono state aggiunte travi tra tutti i pilastri, i muri e le altre travi di supporto. La trave esistente non è stata tagliata dalla trave perpendicolare ad essa.



In Revit, per l'inserimento delle travi lungo le linee della griglia, vengono rispettate le condizioni seguenti:

• Viene eseguita un'analisi di tutti i supporti che intersecano la linea della griglia, quali pilastri, muri o travi.
• Se un muro si trova sulla linea della griglia, nel muro non viene posizionata alcuna trave. Le estremità del muro vengono utilizzate come supporto.
• Se una trave interseca e attraversa la linea della griglia, viene considerata come supporto intermedio poiché supporta le nuove travi create sulla linea della griglia.
• Se una trave interseca ma non attraversa la linea della griglia, è supportata da una nuova trave creata sulla linea della griglia.
