Affinché una famiglia esegua il rilevamento automatico dei locali e ne regoli l'orientamento, è necessario attivare e spostare il punto di calcolo dei locali.
Video: regolazione dei punti di calcolo locali
- Selezionare l'istanza della famiglia nell'area di disegno.
- Fare clic sulla scheda Modifica | <Elemento>
gruppo Modalità
Modifica famiglia.
- Nell'Editor di famiglie, aprire una vista di pianta del pavimento della famiglia.

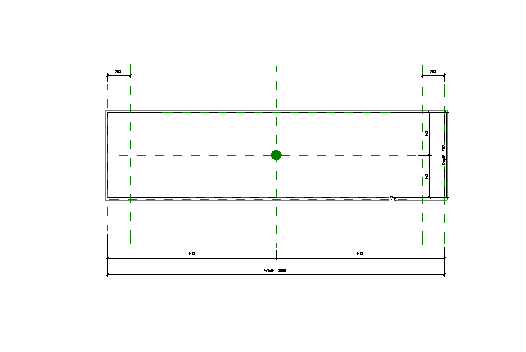

- Nella tavolozza Proprietà, selezionare il parametro Punto di calcolo locali nella sezione Altro. Il punto è ora visibile nell'area di disegno come un punto verde.

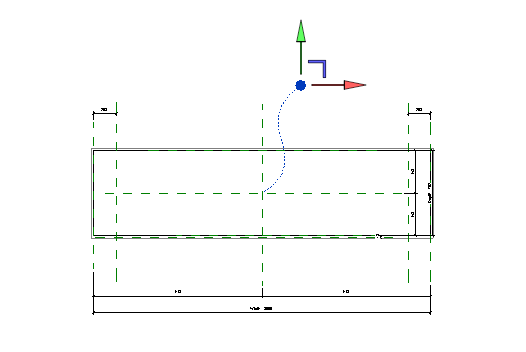

- Selezionare il Punto di calcolo locali e spostarlo in una posizione che non verrà coperta dalla geometria quando questa verrà inserita nel progetto.
Nota: Se per la famiglia è necessaria la rettifica del Punto di calcolo locali sull'asse Z, aprire una vista di prospetto o 3D per accedere ai controlli del movimento. Riposizionare il punto in modo analogo. - Fare clic sulla scheda Modificagruppo Editor di famiglie
Carica nel progetto.
