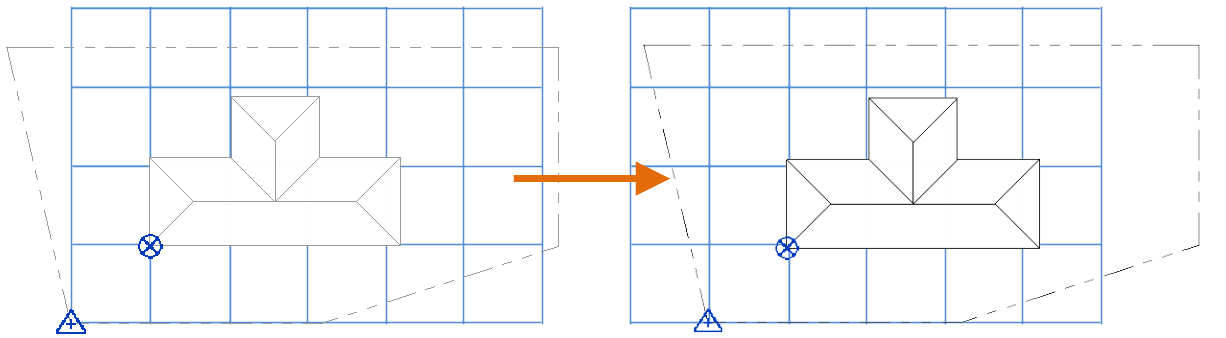

Riposizionamento del modello specificando le coordinate

Regolare la posizione del modello specificando le coordinate di un riferimento selezionato nel modello.

Per utilizzare lo strumento Specifica coordinate del punto, è necessario selezionare un punto di riferimento nel modello e specificare un nuovo sistema di coordinate. L'intero modello, il punto rilevamento e il punto base del progetto si spostano, mantenendo comunque la prossimità tra loro. Le coordinate potrebbero cambiare in modo da riflettere la nuova posizione del modello.

Se una delle seguenti condizioni è true, utilizzare lo strumento Specifica coordinate del punto:

• Si dispone di un set di coordinate provenienti da unità topografiche o fornite da un ingegnere civile per una particolare posizione sul sito.
• Utilizzare lo strumento Segnala coordinate condivise per identificare le coordinate di un punto di riferimento nel modello e riposizionare il modello utilizzando tali coordinate.

Quando si utilizza questo strumento, è possibile specificare i valori per Nord/Sud (scostamento verso nord), Est/Ovest (scostamento verso est), Quota altimetrica e Angolo tra il nord di progetto e il nord reale.

Per riposizionare il modello specificando le coordinate

1. Opzionale: Visualizzazione del punto base di un progetto e del punto rilevamento nella vista corrente.
2. Fare clic sulla scheda Gestiscigruppo Posizione progettomenu a discesa Coordinate (Specifica coordinate del punto).
3. Posizionare il cursore su un punto di riferimento del modello.

   Un punto riferimento può essere l'intersezione di elementi, ad esempio l'angolo tra due muri. In alcuni tipi di viste, è possibile utilizzare uno spigolo come riferimento.

   Quando si sposta il cursore su un punto di riferimento valido, viene visualizzato un punto blu o una linea.


4. Fare clic sul riferimento.

   In una finestra di dialogo vengono visualizzate le coordinate del punto di riferimento. A seconda del tipo di vista e del riferimento selezionato, le coordinate potrebbero includere Nord/sud, Est/Ovest, Quota altimetrica e Angolo tra il nord di progetto e il nord reale.

5. Immettere i valori per il riferimento selezionato.
6. Fare clic su OK.

In base alle coordinate specificate per il piano di riferimento, le coordinate del punto rilevamento e del punto di base del progetto cambiano di conseguenza. Le modifiche potrebbero non essere visibili nella vista corrente. Verificare i valori del punto rilevamento e del punto base del progetto per confermare i risultati.

• Se il punto rilevamento e il punto base del progetto sono associati quando si specificano le coordinate di un punto, il punto rilevamento non cambia, ma il punto base del progetto si aggiorna in modo da riflettere la modifica.
• Se il punto rilevamento e il punto base del progetto non sono associati quando si specificano le coordinate di un punto, il punto rilevamento del progetto si aggiorna in modo da riflettere la modifica, ma il punto base del progetto non cambia.
