Pilastri architettonici, strutturali ed elementi del telaio possono essere visualizzati in una vista di pianta tramite un piano di taglio specificato nella vista di pianta della famiglia.
- Aprire un pilastro o una famiglia di telai.
- Fare clic sulla scheda Crea
gruppo Proprietà
(Parametri e categorie di famiglie).
- Nella finestra di dialogo Parametri e categorie di famiglie, sotto Parametri famiglia, selezionare o deselezionare il parametro Mostra pretaglio famiglia in viste di pianta.
Se si desidera visualizzare l'elemento nella vista di pianta... Procedere come segue... In base al piano di taglio della vista di pianta del modello Deselezionare il parametro. Indipendentemente dal piano di taglio della vista di pianta del modello Selezionare il parametro. L'elemento viene visualizzato utilizzando il piano di taglio specificato all'interno della vista di pianta dell'Editor di famiglie. - Fare clic su OK.
- Salvare e caricare la famiglia.
Esempio di colonna architettonica

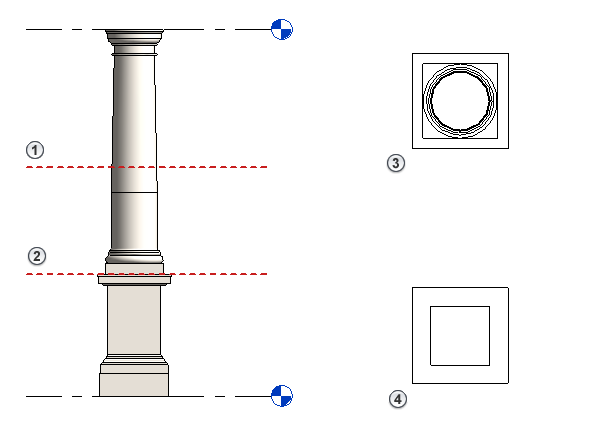

Le immagini seguenti sono diverse viste di una famiglia di pilastri caricata in un modello. Le linee orizzontali sono state aggiunte a scopo illustrativo.
Piano di taglio impostato nella famiglia
Piano di taglio impostato nel modello
Vista di pianta del pilastro nel modello con il parametro "Mostra pretaglio famiglia in viste di pianta" selezionato nella famiglia
Vista di pianta del pilastro nel modello con il parametro "Mostra pretaglio famiglia in viste di pianta" non selezionato (disattivato) nella famiglia
Esempio di pilastri strutturali
Nell'immagine seguente, il pilastro con famiglia di modiglioni raffigurante l'opzione Mostra pretaglio famiglia in viste di pianta attivata (sinistra) e disattivata (destra). Come si può osservare, il piano di taglio della vista di pianta del modello non modifica la visualizzazione del pilastro. Il piano di taglio è contrassegnato dalla freccia orizzontale per le viste di sezione sul lato destro.
