Creazione di una linea da punti di riferimento

È possibile creare una linea a partire da due o più punti esistenti.

È possibile utilizzare punti liberi, ospitati o parametrici appartenenti ad una spline, un bordo o una superficie esistente. I punti conservano il tipo di riferimento (ospitato o parametrico) e la linea viene modificata in base al loro spostamento. I punti liberi diventano punti parametrici della linea.

Come creare una linea da punti di riferimento

1. Nell'ambiente di progettazione concettuale, fare clic sulla scheda Creagruppo Seleziona (Modifica).

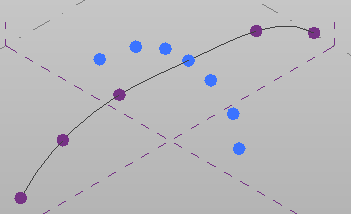

2. Selezionare i punti da utilizzare per la creazione della spline.

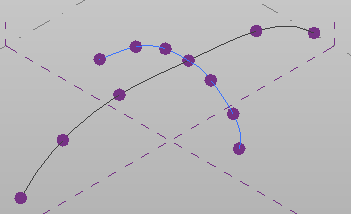

3. Fare clic sulla scheda Modifica | Punti di riferimentogruppo Disegna (Spline passante per più punti).


Nota: È possibile utilizzare lo strumento (Spline passante per più punti) disponibile nel gruppo Disegna anche per creare punti di riferimento durante il disegno a mano libera di una spline.
