Dopo aver definito inizialmente le coordinate per il punto base del progetto, è possibile spostarlo in un secondo momento.
Prima di spostare il punto base del progetto
, determinare se è necessario spostarlo quando viene associato o meno:
- Per spostare l'intero modello in relazione al punto di rilevamento, spostare il punto base del progetto associato.
- Per spostare il punto base del progetto da un'altra ubicazione nel modello, spostare il punto base del progetto non associato.
- Per riportare il punto base del progetto nell'origine interna, disassociarlo e utilizzare lo strumento Sposta in posizione di avvio.
Per spostare il punto base del progetto
- Nella vista di pianta del cantiere o in un'altra vista che mostra il punto di base del progetto, selezionare il punto di base del progetto.
- Fare clic per modificarne lo stato in associato o non associato, a seconda del modo in cui si desidera spostare il punto di base del progetto.
Per ulteriori informazioni, leggere le sezioni seguenti:
- Trascinare il punto base del progetto nella posizione desiderata.
In alternativa, tramite la tavolozza Proprietà o i campi Punti base del progetto nell'area di disegno, immettere i valori per N/S (scostamento verso nord), E/O (scostamento verso est), Quota altimetrica e Angolo a nord reale.
L'impostazione dell'angolo a nord reale è la stessa utilizzata per lo strumento Ruota nord reale.
- Se il punto di base del progetto è stato disassociato, associarlo nuovamente.
- Facoltativo: per garantire che il punto base del progetto non si muova inavvertitamente, bloccarlo in posizione facendo clic sulla scheda Modifica
gruppo Modifica
(Blocca).

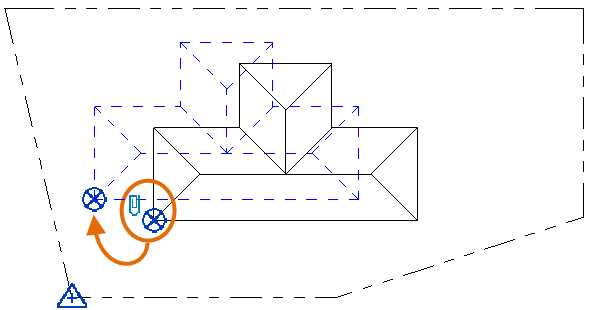

Spostamento dell'intero modello in relazione al punto di rilevamento
È possibile spostare il modello relativo al sistema di coordinate di rilevamento. Il punto di rilevamento è definito correttamente, ma il modello si trova nella posizione errata in relazione ad esso.
A tale scopo, spostare il punto di base del progetto associato o utilizzare lo strumento Riposiziona progetto.
Nel modello, le coordinate si aggiornano in modo da riflettere la modifica in vicinanza tra il punto base del progetto e il punto di rilevamento.

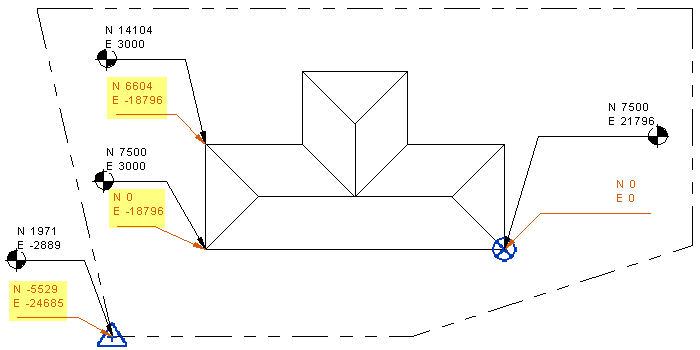

Nell'immagine seguente, le coordinate di un punto nero si basano sul punto di rilevamento, mentre quelle di un punto arancione si basano sul punto di base del progetto. Quando si sposta il punto di base del progetto associato, vengono modificate solo le coordinate evidenziate in giallo.
Spostamento del punto di base del progetto in un'altra posizione nel modello

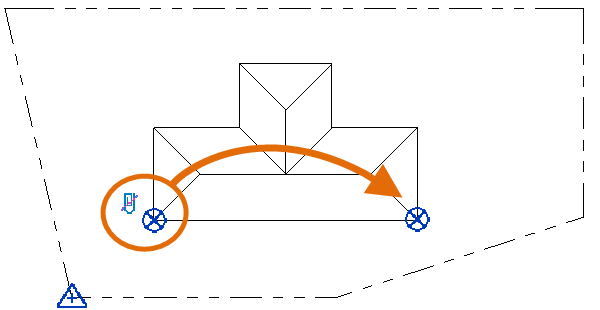

Ad esempio, se si desidera spostare il punto di base del progetto da un angolo dell'edificio all'altro.
Per eseguire questa operazione, disassociare il punto di base del progetto e spostarlo.
Nel modello, le coordinate si aggiornano in modo da riflettere la modifica in vicinanza tra il punto base del progetto e il punto di rilevamento.

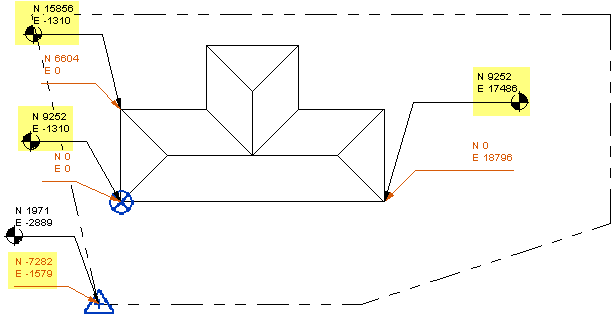

Nell'immagine seguente, le coordinate di un punto nero si basano sul punto di rilevamento, mentre quelle di un punto arancione si basano sul punto di base del progetto. Quando si sposta il punto di base del progetto non associato, vengono modificate solo le coordinate evidenziate in giallo.
Spostamento del punto di base del progetto all'origine interna
Quando si crea un nuovo modello, per default il punto di base del progetto e il punto di rilevamento sono posizionati in corrispondenza dell'origine interna, definita anche posizione di avvio. Per definire il sistema di coordinate del progetto, spostare il punto di base del progetto lontano dall'origine interna in un'altra posizione, ad esempio l'angolo di un edificio.
Se in seguito si desidera riportare il punto di base del progetto alla relativa posizione di avvio, effettuare le seguenti operazioni:
- Selezionare il punto di base del progetto e disassociarlo.
- Fare clic con il pulsante destro del mouse sul punto di base del progetto, quindi fare clic su Sposta in posizione di avvio.
