È possibile modificare le proprietà di istanza per cambiare i vincoli di base e parte superiore, il motivo griglia e altre caratteristiche di una singola facciata continua.
Per modificare le proprietà di istanza, selezionare l'elemento e modificarne le proprietà nella tavolozza Proprietà.
| Nome | Descrizione | |
|---|---|---|
| Vincoli | ||

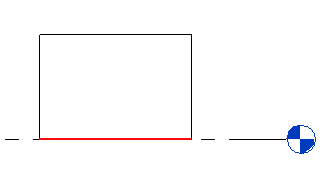

| Vincolo di base |
|
Livello di base della facciata continua, ad esempio Livello 1. |

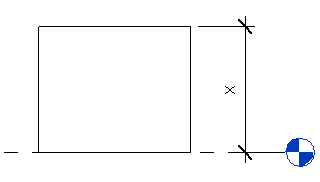

| Offset base |
|
Imposta l'altezza della facciata continua a partire dal relativo vincolo di base. Questa proprietà è disponibile solo quando il vincolo di base è impostato su un livello. |
| La base è associata | Indica se la base della facciata continua è associata ad un altro componente del modello, quale un pavimento. Si tratta di un valore di sola lettura | |

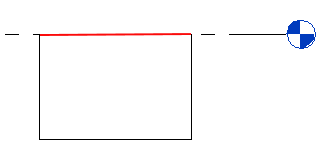

| Vincolo parte superiore |
|
L'altezza della facciata continua viene prolungata fino al valore specificato in Altezza non collegata. |
| Altezza non collegata |
|
Altezza della facciata continua nel momento in cui viene disegnata. |

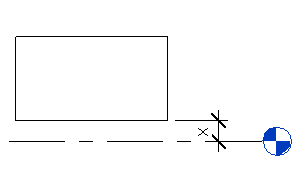

| Offset superiore |
|
Imposta l'offset della facciata continua dal livello superiore. |
| La parte superiore è associata | Indica se la parte superiore della facciata continua è associata ad un altro componente del modello, ad esempio un tetto o un controsoffitto. Si tratta di un valore di sola lettura | |
| Delimita il locale | Se è selezionata, indica che la facciata continua fa parte del contorno di un locale. Se non è selezionata, indica che la facciata continua non fa parte del contorno di un locale. Questa proprietà è di sola lettura prima della creazione di una facciata continua. Una volta disegnato il muro, è possibile selezionarlo e modificare le impostazioni della proprietà. | |
| Relativo a massa | Indica che l'elemento è stato creato da un elemento di massa. Si tratta di un valore di sola lettura | |
| Motivo griglia verticale/orizzontale | ||
| Number | Se in Motivo griglia verticale/orizzontale, Layout è impostato su Numero predefinito, immettere un valore per il numero di griglie di facciata continua da utilizzare per l'istanza di facciata continua. Il valore massimo è 200. | |
| Giustificazione | Determina in che modo Revit regola la spaziatura delle griglie lungo la superficie della facciata continua quando la spaziatura non è ripartita a intervalli regolari per la lunghezza della superficie. La giustificazione determina inoltre quali linee della griglia verranno rimosse o aggiunte per prime in caso di modifica dei parametri specificati o delle dimensioni della superficie. Se il parametro è impostato su Inizio, viene aggiunto uno spazio alla fine della superficie prima del posizionamento della prima griglia. Se il parametro è impostato su Centro, viene aggiunto uno spazio di uguale lunghezza all'inizio e alla fine della superficie. Se il parametro è impostato su Fine, viene aggiunto uno spazio all'inizio della superficie prima del posizionamento della prima griglia. | |

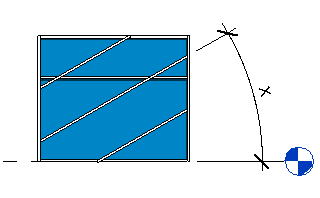

| Angolo |
|
Consente di ruotare le griglie di facciata continua in base all'angolo specificato. È anche possibile specificare questo valore per le singole superfici. In questo caso nel campo non viene visualizzato alcun valore. I valori ammessi sono compresi tra 89 e –89. |
| Offset | Consente di posizionare la griglia a partire dalla distanza specificata dal punto di giustificazione delle griglie. Ad esempio, se Giustificazione è impostato su Inizio e si immette un valore di 5 metri, Revit posiziona la prima griglia a 5 metri dall'inizio della superficie. È anche possibile specificare questo valore per singole superfici. In questo caso nel campo non viene visualizzato alcun valore. | |
| Strutturale | ||
| Utilizzo strutturale | Indica l'utilizzo strutturale della facciata continua. Questa proprietà è di sola lettura prima della creazione di una facciata continua. Una volta disegnata la facciata continua, è possibile selezionarla e modificare le impostazioni della proprietà. | |
| Dimensioni | ||
| Lunghezza | Lunghezza della facciata continua. Si tratta di un valore di sola lettura | |
| Area | Area della facciata continua. Si tratta di un valore di sola lettura | |
| Dati identità | ||
| Commenti | Commenti specifici sulla facciata continua. | |
| Contrassegno | Imposta un testo etichetta per la facciata continua. Questo valore deve essere univoco per ciascuna facciata continua del progetto. Se il numero impostato è già in uso, Revit visualizza un messaggio di avviso, ma il numero può essere utilizzato comunque. È possibile accedere all'avviso mediante lo strumento Esamina avvisi. Vedere Consultazione dei messaggi di avviso. | |
| Fasi | ||
| Fase di creazione | Fase di creazione della facciata continua. | |
| Fase di demolizione | Fase di demolizione della facciata continua. | |
