Revit crea automaticamente giunti tra i muri intersecanti. È possibile unire la geometria di muri paralleli ravvicinati.
- In una vista di pianta, posizionare i muri ad una distanza inferiore a 15 cm.
- Fare clic sulla scheda Modifica
gruppo Geometriamenu a discesa Unisci
Unisci geometria. - Selezionare i muri da unire.
Se un muro presenta un inserto, ad esempio una finestra, l'inserto interseca il muro unito. Qualsiasi tipo di geometria posizionata intorno all'inserto, ad esempio un telaio, non viene visualizzata nel muro unito.

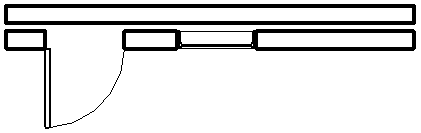

Muri paralleli prima dell'unione della geometria

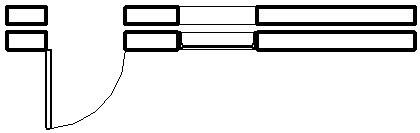

Muri paralleli dopo dell'unione della geometria
