Regolazione della geometria di taglio in corrispondenza dei giunti terminali

Vi sono due tipi di giunto terminale per le travi: giunto a squadra e giunto d'angolo. Utilizzare lo strumento Giunti trave/pilastro per effettuare regolazioni rimuovendo o applicando il taglio visibile delle travi.

  1. Aprire un progetto in una vista di pianta o 3D.
  2. Fare clic sulla scheda Modificagruppo Modifica geometria (Giunti trave/pilastro).

    Viene attivata la modalità di modifica, nella quale vengono visualizzate le frecce di controllo in corrispondenza dei giunti finali di travi e pilastri, se disponibili.

  3. Se necessario, filtrare i controlli dei giunti visibili nella barra delle opzioni selezionando Acciaio, Legno, Calcestruzzo prefabbricato e altri materiali.

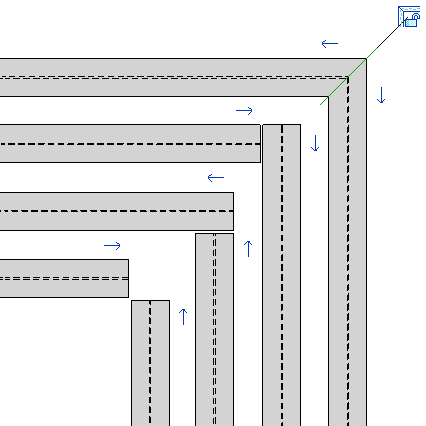

  4. Fare clic sulle frecce di controllo di taglio per modificare il taglio nella direzione indicata dalla freccia.
    • Se la trave viene tagliata, la freccia punta verso il giunto.
    • Se una trave non viene tagliata, la freccia punta in direzione opposta al giunto.
    • Se due travi complanari della stessa famiglia e dello stesso tipo senza rotazione trasversale in un giunto non sono tagliate, il giunto diventa un giunto d'angolo.
    Nota: La regolazione del taglio mediante lo strumento Giunti trave/pilastro non ripristina o modifica le impostazioni di estensione di default specificate in Proprietà elemento, le impostazioni di Distanza simbolo di taglio controvento/trave né le regolazioni della geometria della trave.
  5. Nel caso di giunti d'angolo, tutte le altre travi che condividono il giunto vengono tagliate a partire dal giunto d'angolo. Se lo si desidera, fare clic sul blocco per il giunto d'angolo per bloccare la geometria nei livelli di dettaglio medio e alto.
