Aggiunta di cavi

Utilizzare questo strumento per creare manualmente il cablaggio tra i componenti elettrici nel progetto.

L'aggiunta di tratti di cavi tra i dispositivi non crea un circuito né specifica le dimensioni dei tratti di cavi. Vedere Creazione di circuiti e Dimensionamento dei cavi.

1. Nel Browser di progetto, espandere Viste (all)Piante dei pavimenti e fare doppio clic sulla vista in cui si desidera posizionare il tratto di cavo.
2. Fare clic sulla scheda Sistemigruppo Elettricomenu a discesa Cavo, e selezionare un tipo di cavo.
3. Nel Selettore di tipo, selezionare un tipo di cavo.

   I tipi di cavi disponibili nel Selettore di tipo sono specificati nella finestra di dialogo Impostazioni elettriche.

4. Nella barra multifunzione, verificare che l'opzione Etichetta al posizionamento sia selezionata per etichettare automaticamente il cavo.
5. Posizione il cursore sul primo componente da collegare.

   Quando si sposta il cursore sui componenti elettrici, vengono visualizzati gli snap. I cavi devono essere collegati allo snap del connettore.


6. Fare clic per specificare il punto iniziale del tratto di cavo.

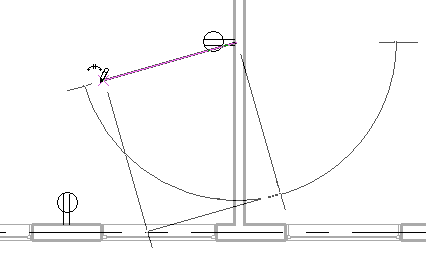

7. Spostare il cursore su un punto a metà strada tra i componenti da connettere, quindi fare clic per specificare un punto medio.

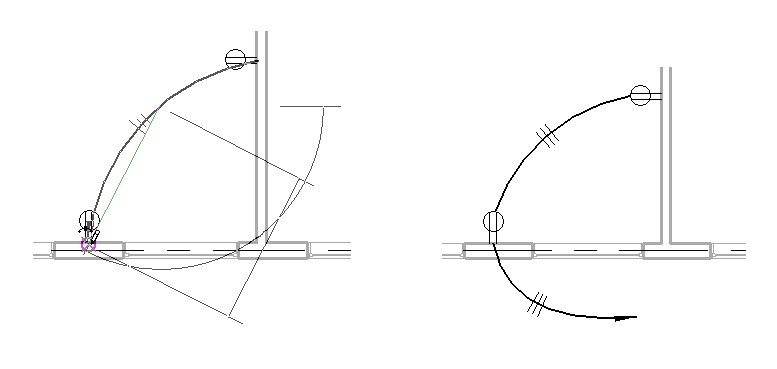

8. Spostare il cursore sul componente successivo, quindi fare clic sullo snap del connettore per specificare il punto finale del tratto di cavo, come mostrato di seguito oppure fare clic in un'area vuota dell'area di disegno per specificare un rinvio.

9. Fare clic su Modifica per chiudere lo strumento.

   Lo stile dei contrassegni visualizzati nel tratto di cablaggio è specificato nella finestra di dialogo Cablaggio.
