Lo strumento Cavedio consente di inserire un'apertura che si estende lungo l'intera altezza di un edificio, o che passa attraverso i livelli selezionati, e che attraversa le superfici di tetti, pavimenti o soffitti.
- Fare clic sulla scheda Architettura
gruppo Apertura
(Cavedio).
- Disegnare un cavedio tracciando delle linee o selezionando dei muri.
Suggerimento: In genere, un cavedio viene disegnato su un elemento host, ad esempio un pavimento, in una vista di pianta.
Per default, il vincolo di base per il cavedio è il livello della vista di pianta attivata corrente. Se ad esempio si avvia lo strumento Cavedio in una pianta del pavimento o del controsoffitto, il valore di default di Vincolo di base è il livello corrente. Se si avvia lo strumento in una vista di sezione o di prospetto, il valore di default di Vincolo di base è il livello della vista di pianta selezionata nella finestra di dialogo Vai a vista.
- Se lo si desidera, aggiungere linee dei simboli all'apertura.
- Dopo aver disegnato il cavedio, fare clic su Termina apertura.

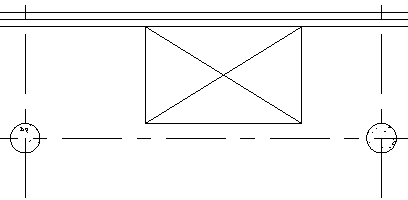

Cavedio con linee dei simboli
- Per regolare i livelli in cui il cavedio viene creato, selezionare quest'ultimo e apportare le seguenti modifiche nella tavolozza Proprietà:
- In Vincolo di base, indicare un livello per il punto iniziale del cavedio.
- In Vincolo parte superiore, indicare un livello per il punto finale del cavedio.
- Fare clic su Applica.
Viene creato il cavedio, visibile su tutti i livelli intermedi. Spostando il cavedio su un livello, esso viene spostato su tutti i livelli. Anche le linee dei simboli sono visibili in tutti i livelli.
