Avvio da Autodesk® Fusion 360

Utilizzare questa procedura per eseguire l'avvio da Fusion 360.

Passaggio 1: avviare Fusion 360 e aprire il modello

Nella sezione Samples del pannello dati, individuare:

Basic Training 14 - CFD Tutorials Module

1. Fare clic sull'icona Mostra pannello dati () nella parte superiore della schermata, se il pannello dati non è attualmente visualizzato. Il pannello dati viene visualizzato sul lato sinistro della finestra del programma.
2. Il livello superiore (la vista iniziale) del pannello dati è suddivisa in due sottosezioni: PROJECTS e SAMPLES. Scorrere fino alla parte inferiore dell'elenco PROJECTS, se necessario, per vedere l'elenco SAMPLES.
3. Individuare la voce Basic Training in SAMPLES e fare doppio clic su di essa. Nel pannello dati ora viene visualizzato un elenco delle cartelle contenenti i modelli per l'esercitazione.
4. Aprire la cartella 14 - CFD Tutorials.
5. Fare doppio clic sul file Module per aprirlo.

Passaggio 2: salvare il modello

Quando si apre un modello di esempio per la prima volta, l'area di lavoro attiva in Fusion è quella di scultura o quella di modellazione. Il modello è in sola lettura e deve essere salvato in un progetto personale.

1. Fare clic su File Salva con nome.
2. Facoltativamente, creare un progetto per memorizzare i modelli dell'esercitazione.
   1. Fare clic su Nuovo progetto.
   2. Specificare il nome scelto per il progetto.
   3. Premere INVIO.
3. Facoltativamente, creare una cartella all'interno del progetto per memorizzare i modelli dell'esercitazione.
   1. Fare clic su Nuova cartella.
   2. Specificare il nome scelto per la cartella.
   3. Premere INVIO.
   4. Fare doppio clic sulla nuova cartella per renderla la posizione di salvataggio del file corrente.
4. Fare clic su Salva.

Passaggio 3: accedere all'area di lavoro Semplifica

L'area di lavoro Semplifica in Fusion 360 è una sottoarea di lavoro dell'area di lavoro Simulazione.

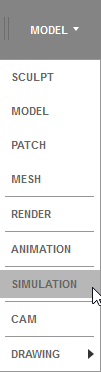

1. Selezionare Simulazione nel menu a discesa Area di lavoro.
2. Selezionare Semplifica modello nella finestra Nuovo studio.

Passaggio 4: avviare il modello

Fare clic sull'icona CFD 2019 sulla barra degli strumenti.

Passaggio 5: creare lo studio di progettazione

Viene visualizzata la finestra di dialogo Gestione studio di progettazione. Ai fini di dell'esercitazione, lasciare i valori di default per Nome studio, Nome progetto, Nome scenario e Percorso studio. Facoltativamente, impostare il percorso desiderato per lo studio.

Fare clic su Avvia.

Viene avviato Autodesk® CFD e viene creato lo studio di progettazione per l'esercitazione.

Nota: Se viene visualizzata la finestra di dialogo Strumenti di geometria, chiuderla prima di andare al passaggio successivo.
