チュートリアル - Z-深度チャネルへのアクセス

チュートリアル > Z-深度チャネルへのアクセス

3ds Max の既定値のスキャンラインレンダラーにより、カラー、テクスチャの座標、法線、透明度、速度、適用範囲などについての情報を提供する多数の追加データチャネルが生成されます。これらのチャネルはすべて、MAXScript 経由で読み取ることができます。

下に示してある単純なスクリプトで、Z-バッファの深度情報を含むイメージがレンダリングされます。そしてこのイメージが、単独のイメージピクセルを表すジオメトリを生成するための深度データを使用して、いわゆる「ボクセルの横置き」に変換されます。

関連トピック:

ワイルドカードのパス名を使用したオブジェクトの削除

Z-バッファのデータによる現在ビューのレンダリング

進行状況バーの作成

ピクセルの読み取りと書き込み

グレースケールマスクとしての Z-バッファチャネルへのアクセス

全体の流れ:

最後のセッションからすべてのオブジェクトを削除します。

Z-バッファ情報を使用して現在のビューをビットマップへレンダリングします。

レンダリングされたイメージ内のすべてのラインおよび各ライン内のすべてのピクセルを巡回します。

ピクセルごとに、カラーと Z-深度値を取得し、そのピクセルを表すボックスを作成します。その際、オブジェクトのワイヤフレームカラーに対応するカラー、ボックスの高さに対応する Z - 深度を使用します。

必要なときに簡単に削除できるように、各オブジェクトに固有の名前を付けます。

進行状況バーを表示して、すべてのピクセルを処理するのにかかる時間がわかるようにします。

MAXScript

delete $VoxelBox*
rbmp = render outputsize:[32,32] channels:#(#zdepth) vfb:off
z_d = getchannelasmask rbmp #zdepth
progressstart "Rendering Voxels..."
for y = 1 to rbmp.height do
(
 progressupdate (100.0 * y / rbmp.height)
 pixel_line = getpixels rbmp [0,y-1] rbmp.width
 z_line = getpixels z_d [0,y-1] rbmp.width
 for x = 1 to rbmp.width do
 (
  b = box width:10 length:10 height:(z_line[x].value/2)
  b.pos = [x*10,-y*10,0]
  b.wirecolor = pixel_line[x]
  b.name = uniquename "VoxelBox"
 )--end x loop
)--end y loop
progressend()

ステップごとの解説:

delete $VoxelBox*

最初に、過去のセッションのすべてのボクセルオブジェクトが削除されていることを確認します。名前が「VoxelBox」で始まるすべてのオブジェクトを、名前の残りの文字にかかわらず削除します。

PathName 値

rbmp = render outputsize:[32,32] channels:#(#zdepth) vfb:off

ここで、32x32 の解像度でアクティブなビューポートをレンダリングし、その結果を変数 rbmp に格納します。追加の Z-深度チャネルの生成を要求します。仮想フレームバッファは、レンダリング中に無効になります。

レンダラーのコントロール

z_d = getchannelasmask rbmp #zdepth

イメージをレンダリングした後に、グレースケールマスクとして ZDepth チャネルのコピーを要求します。コピーは、ビットマップの z_d に格納されます。

getChannelAsMask

progressstart "Rendering Voxels..."

指定したキャプション付きの新しい進行状況インジケータを起動します。これは、UI の一番下のステータスバーに表示されます。

進行状況バーの表示

for y = 1 to rbmp.height do
(

次に、レンダリングされたビットマップ内ですべてのラインを巡回するループを開始します。変数 y は、1 からビットマップの高さまで変化します。

for ループ

progressupdate (100.0 * y / rbmp.height)

progressupdate メソッドには、パーセント値が必要です。現在のビットマップライン番号の y を合計ライン数の rbmp.height で割ります。この結果の範囲は、0.0 から 1.0 までの間です。

それに 100.0 を乗算すると、0.0 から 100.0 までの間のパーセント値が返されます。

進行状況バーの表示

pixel_line = getPixels rbmp [0,y-1] rbmp.width
z_line = getpixels z_d [0,y-1] rbmp.width

次に、RGBA ビットマップと Z-バッファの両方から、ピクセルから成るライン全体を読み取ります。ビットマップのインデックスは 0 を基点とし、高さから 1 を引いた数までであることに注意してください。つまり、垂直の位置の値が「1 引かれて」います。

getPixels

for x = 1 to rbmp.width do
(

1 からビットマップの幅を数えることで、現在のスキャンラインの各ピクセルにアクセスします。

for ループ

b = box width:10 length:10 height:(z_line[x].value/2) pos:[x*10,-y*10,0]

次に、幅と長さが 10、高さが Z-バッファのグレースケール値の半分のボックスを作成します。さらに、ピクセルの座標に基づいて、10 番目のワールド単位ごとに X と Y の位置を設定します。ボックスの左上隅が左上に表示されるように、y には負の値を使用する必要があります。ビットマップは左上から始まりますが、MAX ワールドスペースの正の四分円は左下から始まります。そのため、ビューポート内で有効なビットマップ表示を行うために垂直座標を逆にします。

Box : GeometryClass

b.wirecolor = pixel_line[x]

レンダリングされたピクセルの RGB カラーを使用して、新しいワイヤフレームカラーを新しいボックスに割り当てます。

Viewport_related_node_properties

b.name = uniquename "VoxelBox"

また、ボックスの名前に「VoxelBox」で始まる固有の名前を設定します。

uniquename

)--end x loop
)--end y loop
progressend()

ループが終了した後に進行状況の表示を終了することができます。

進行状況バーの表示

スクリプトの使い方

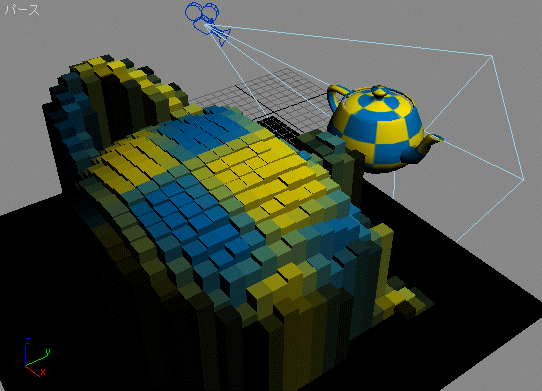

スクリプトを実行するには、単に Ctrl+E を押すか、MAXScript エディタのメニューで[ツール] > [すべてを評価](Tools > Evaluate All)を選択します。または、ファイル/すべてを評価を実行します。レンダリングする目的のビューが現在のビューポートに表示されていることを確認します。進行状況バーによって、スクリプトが機能しているのがわかります。このスクリプトを実行した結果、ワールド原点の左上に、レンダリングされたカラーと深度を表しているボックスのグループが表示されます。
