インタフェース: PlacementTool

[インタフェース](Interfaces) > [コアインタフェース](Core Interfaces) > [PlacementTool]

PlacementTool コアインタフェースは、MAXScript に配置ツールのコントロールおよび機能を公開します。3ds Max 2015 以降で使用可能です。

プロパティ:

PlacementTool.ActiveMode : bool : Read|Write

配置ツールの使用可能状態を取得/設定します。

False(既定値)に設定すると、配置ツールは無効になります。

True に設定すると、レイの交差を実行して、その他のすべてのシーンのジオメトリとともに選択したオブジェクトをシーン内にインタラクティブに配置するか、PlacementTool.RotateMode プロパティの状態に応じて回転することができるようになります。

PlacementTool.RotateMode : bool : Read|Write

[回転](Rotate)モードの状態を取得/設定します。

False(既定値)に設定した場合、ビューポート内でマウスを移動すると、シーンジオメトリを使用したレイの交差を実行し、選択を交差点に配置します。

True に設定した場合、マウスを上下に移動すると、選択したオブジェクトを軸を中心に回転します。

PlacementTool.UseBase : bool : Read|Write

[ベースを基点として使用](Use Base As Pivot)オプションの状態を取得/設定します。

False(既定値)に設定すると、オブジェクトのピボットを使用して、位置合わせまたは回転を実行します。

True に設定すると、代わりにオブジェクトの基点が使用されます。

PlacementTool.PillowMode : bool : Read|Write

[枕モード](Pillow Mode)オプションの状態を取得/設定します。

PlacementTool.AutoParent : bool : Read|Write

[自動ペアレント化](Auto-Parent)オプションの状態を取得/設定します。

False(既定値)に設定すると、オブジェクトが親子関係を変更せずに配置されます。

True に設定した場合、オブジェクトは、サーフェスが配置されているオブジェクトに自動的にペアレント化されます。

PlacementTool.UpAxis : enum : Read|Write
    UpAxis enums: {#Positive_X | #Positive_Y | #Positive_Z | #Negative_X | #Negative_Y | #Negative_Z}

[オブジェクトアップ軸](Object Up Axis)オプションの状態を取得/設定します。

既定値は #Positive_Z です。

このオプションは、配置されたオブジェクトのどの軸がサーフェスの法線に沿って方向付けされるのかをコントロールします。

メソッド:

<void>PlacementTool.ShowOptionDialog()

[配置設定](Placement Settings)オプションダイアログを開きます。

3ds Max 2016 以降で使用可能です。

<INTPTR>PlacementTool.GetCommandMode()

配置ツールのコマンドモードをポインタ値として返します。

3ds Max 2016 以降で使用可能です。

<value>PlacementTool.HitTestScene <&ray>Ray
    Ray is In parameter

by-reference In パラメータとして渡されるレイ値を使用して、シーンに対してヒットテストを実行します。

<bool>PlacementTool.PlaceNode <time>Time <node>SelectedNode <&point3>Position <&point3>Normal <node>TargetNode <bool>bRotateUpAxisToNormal
    Position is In parameter
    Normal is In parameter

PlacementTool.HitTestScene () メソッドから取得された Position および Normal の値を使用して、所定の時間に指定されたターゲットのサーフェス上に、指定されたノードを配置します。

Time 引数はオブジェクトを評価する時間を指定します。

SelectedNode 引数は配置されるノードを指定します。

&Position 引数はパラメータの by-reference として位置を渡します。

&Normal 引数はパラメータの by-reference として法線ベクトルを渡します。

TargetNode 引数はサーフェスを配置に使用するノードを指定します。

bRotateUpAxisToNormal ブール演算引数は、配置されたノードのアップ軸(PlacementTool.UpAxisによって決定)を交差ポイントでサーフェス法線に向けるかどうかを指定します。

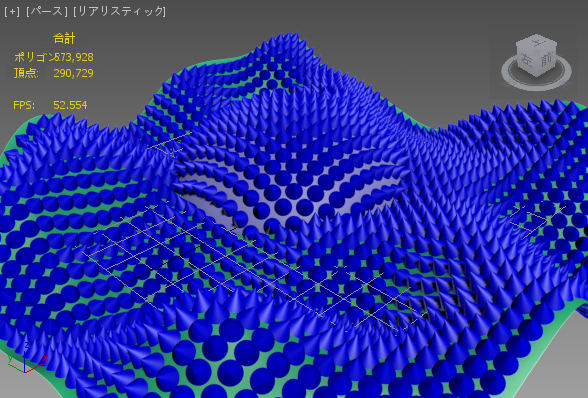

例

(
	resetMaxFile #noprompt

 --Create some geometry to test against
	local p = plane width:210 length:210 widthsegs:200 lengthsegs:200
	local s = sphere radius:50 segs:100 pos:[14,15,-25]
	local n = noiseModifier()
	addModifier p n
	n.strength = [0,0,50]
	n.scale = 50.0

	local theObjects = #() --collect objects to be placed in this array
	for y = -100 to 100 by 5 do
	(
		for x = -100 to 100 by 5 do
		(
			local c = cone pos:[x,y,100] radius1:3 height:5 wirecolor:blue --create a grid of cones above the surfaces
			append theObjects c --collect the cones in the array
		)
	)
	local st = timestamp() --get a time stamp
	for o in theObjects do --loop though all cones
	(
		local result = PlacementTool.HitTestScene (Ray o.pos [0,0,-1]) --intersect a ray down the -Z
		local minDist = 100000.0 --initialize a variable for the minimum distance
		local newPos = o.pos --set the new position to the current position of the current cone
		local newNormal = o.dir --set the new normal to the current direction of the current cone
		local theTarget = undefined
		for i in result do --loop through all results
		(
			local dist = (distance i[2].pos o.pos) --calculate the distance to the hit
			if dist < minDist do  --if it was closer,
			(
				minDist = dist --set the minimum distance to the current distance value
				newPos = i[2].pos --record the position
				newNormal = i[2].dir --and the normal
				theTarget = i[1] --remember the object that was hit
			)
		)
		if theTarget != undefined do --only place the object if a target was found
			PlacementTool.PlaceNode currentTime o &newPos &newNormal theTarget true
	)
	format "Placement of % objects took % ms.\n" theObjects.count (timestamp()-st) --print the time
)
